EMERGENCY LAMP WITH RECYCLED MATERIALS .//LÁMPARA DE EMERGENCIA CON MATERIALES RECICLADOS.[EN-ES]

ENGLISH

Hello my friends, today I want to share here in the community the recovery process of a LED projector that was in bad condition, and then I modified it for use as an emergency lamp during prolonged power outages (blackouts) that we have here in my country, also can also be used for use in the car during situations of breakage on the road at night, as the lamp is prepared to work with a 12 volt battery.

## Without further ado, let's get started....

MATERIALS AND TOOLS USED

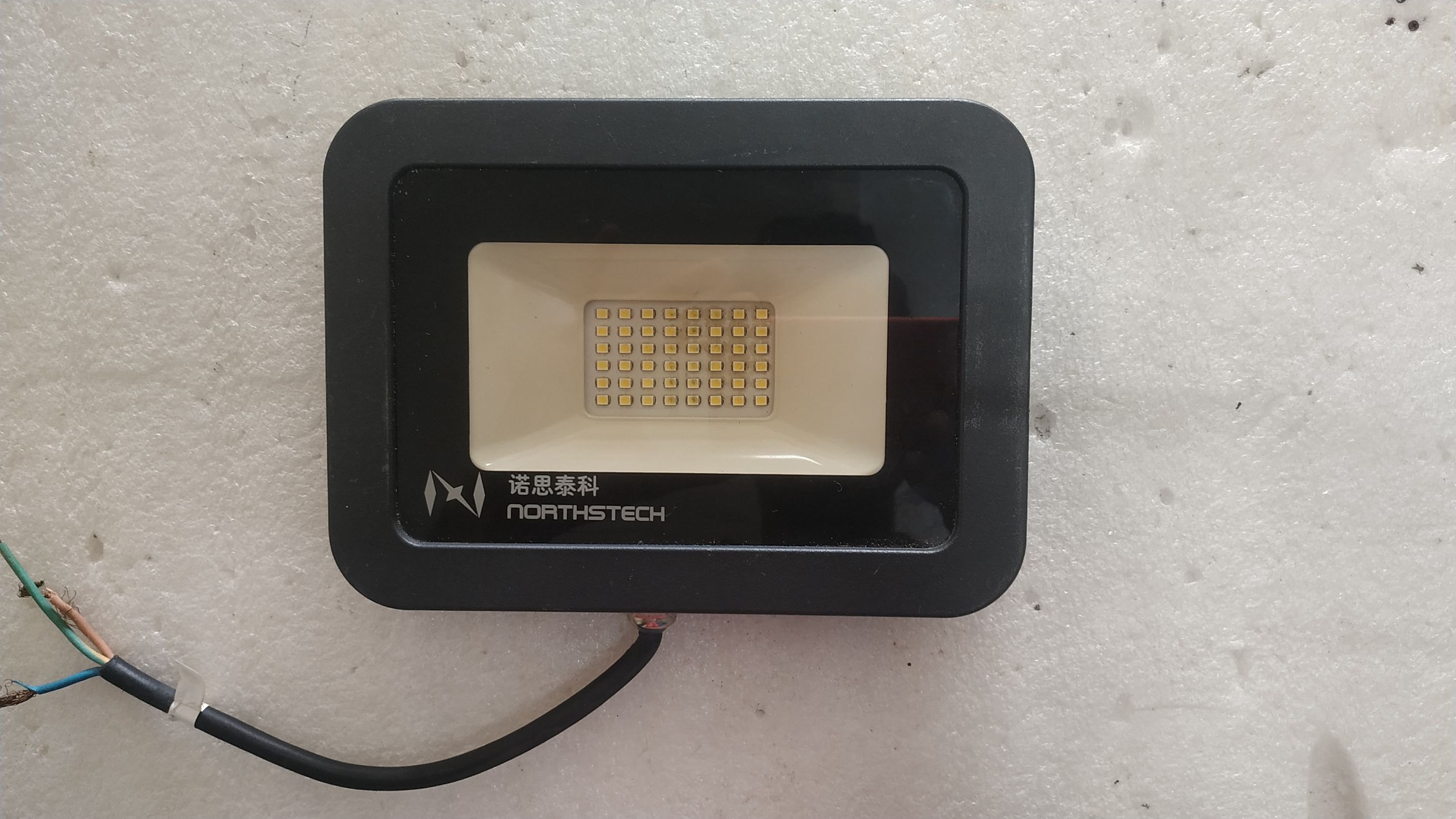

• LED projector (I had the driver and LEDs in bad condition )
• Spare LEDs ( I recycled the ones from an unused LED lamp )
• Soldering iron for soldering and desoldering LEDs
• Cautín soldering iron

STEP BY STEP

As I told you the projector was in poor condition and lying in a corner, so I decided to give it another use and that was useful in these times in which we are living, where there are more hours without power than with power, so the first thing was to open the projector remove the driver and the metal plate with the defective LEDs and then unsolder them and replace them with other recycled LEDs that were in good condition.

• Opening the projector is easy, just remove the four corner screws and separate the mechanical parts that make up the projector.

This projector is model NST-FL-50-3 , which allows the LEDs to be connected directly to a 12-14 volt source without the need to modify the board connections after removing the Driver circuit.

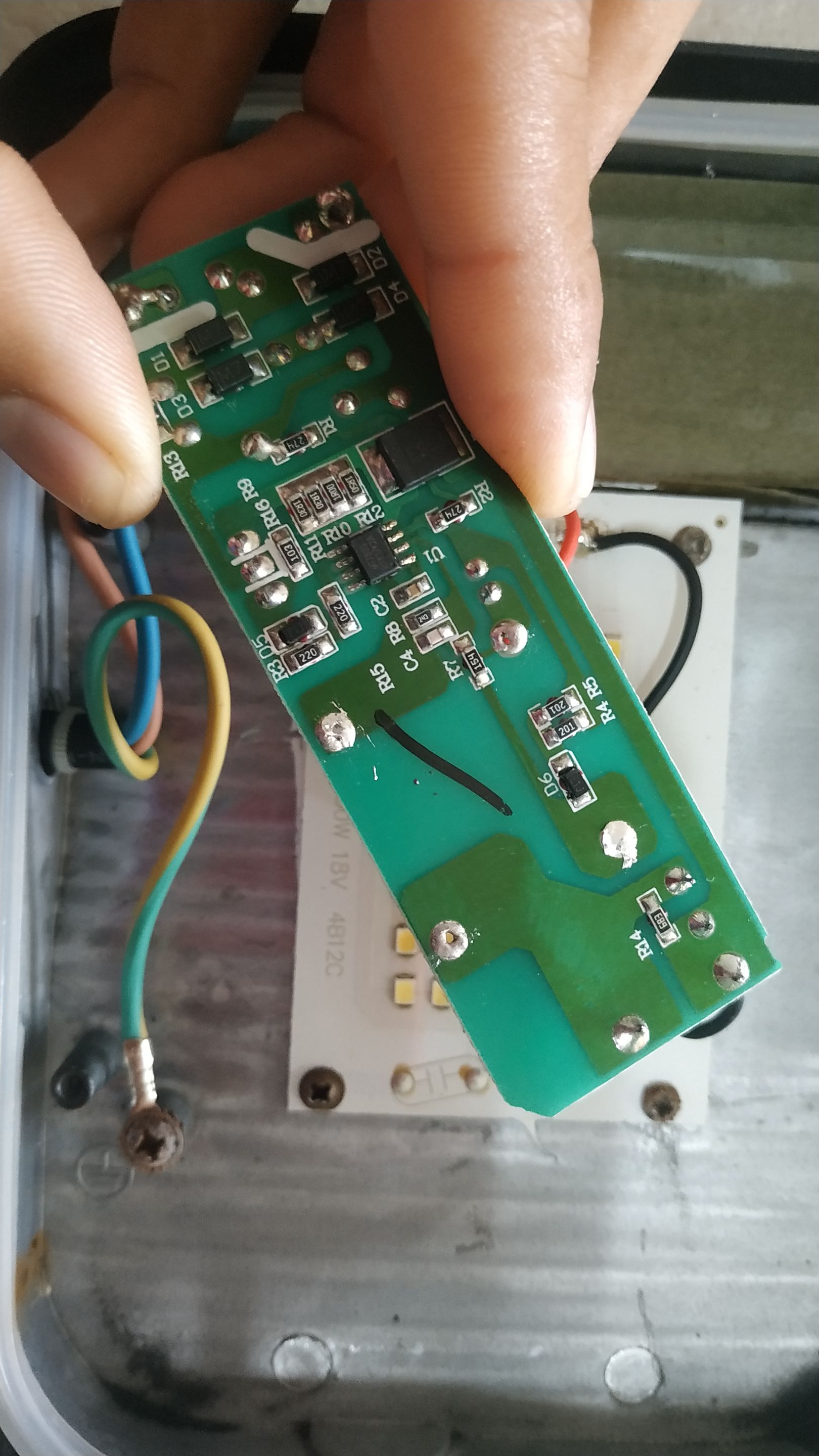

Removing the bad driver

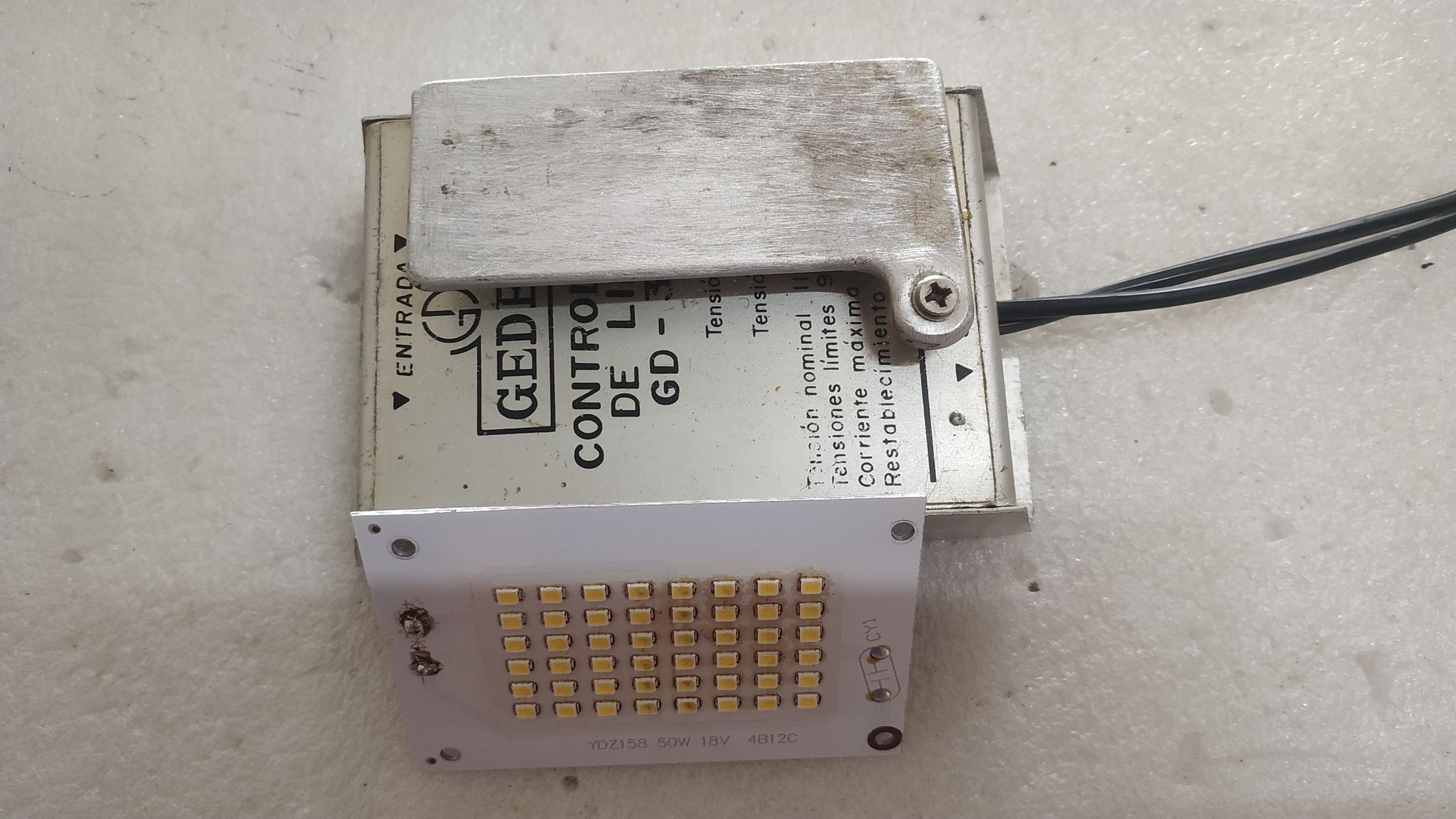

LEDs in bad condition

• Next was desoldering the bad LEDs with the use of the Hot Plate that in a previous post I already told you how to build.

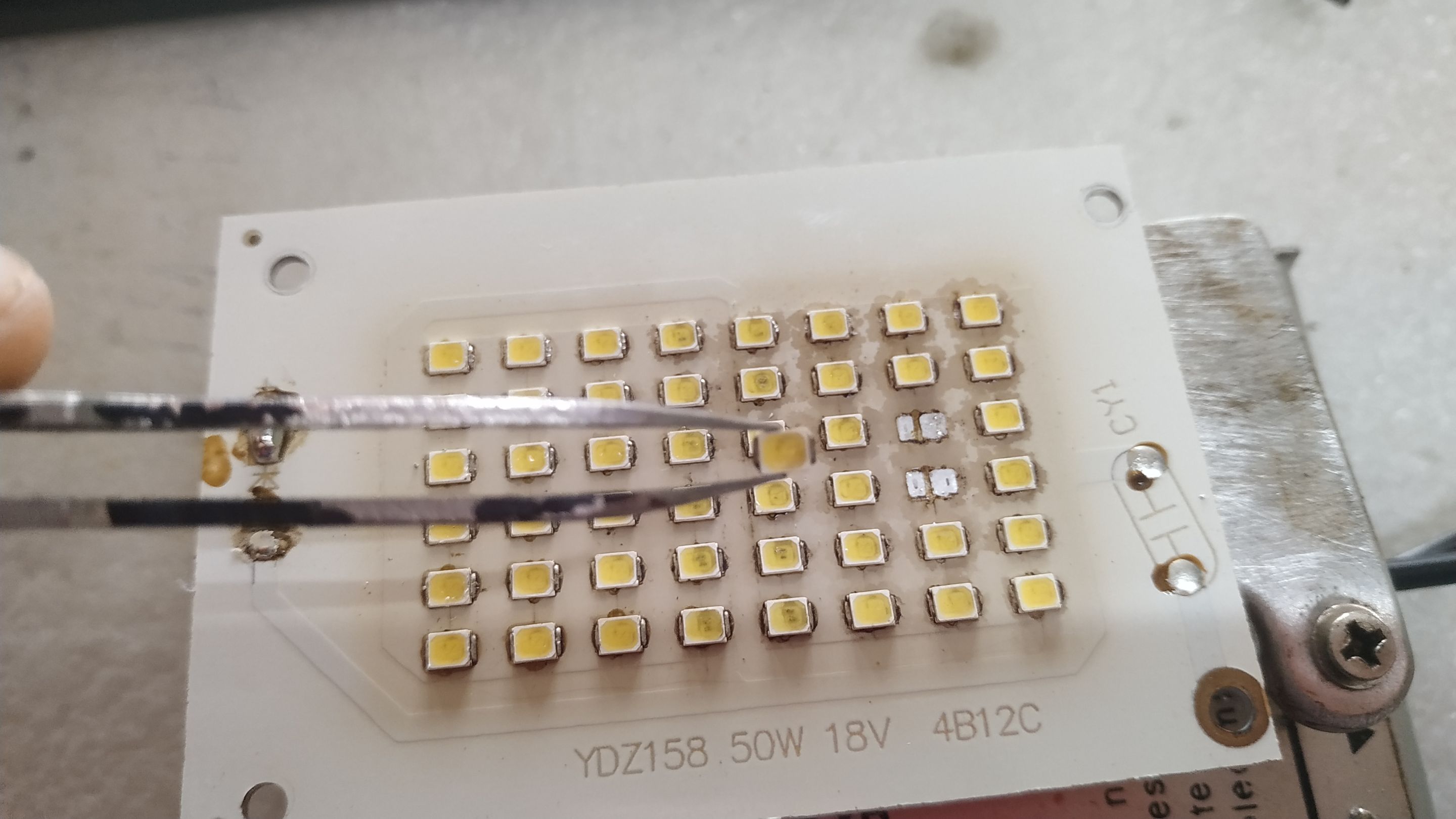

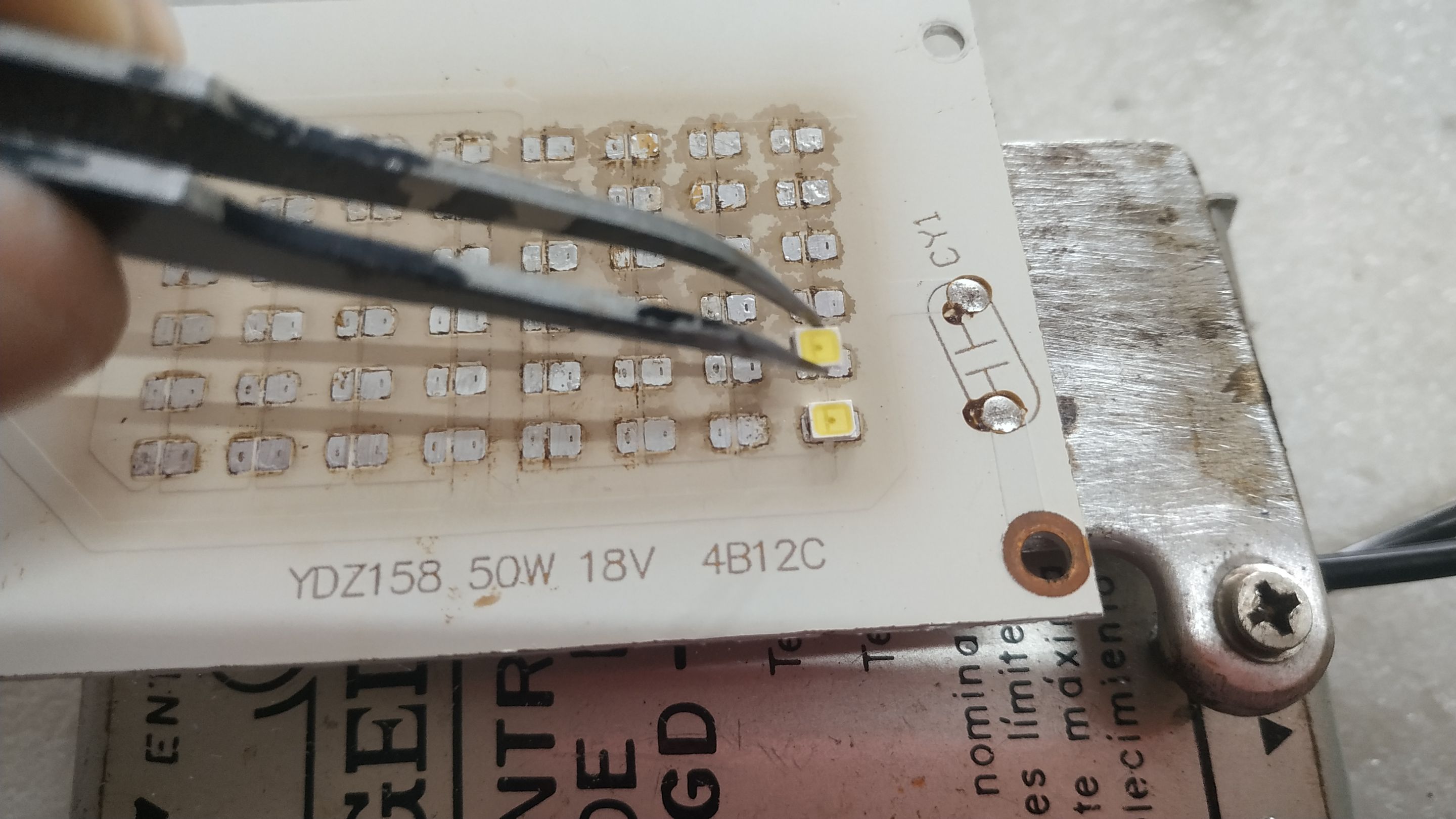

Desoldering bad LEDs

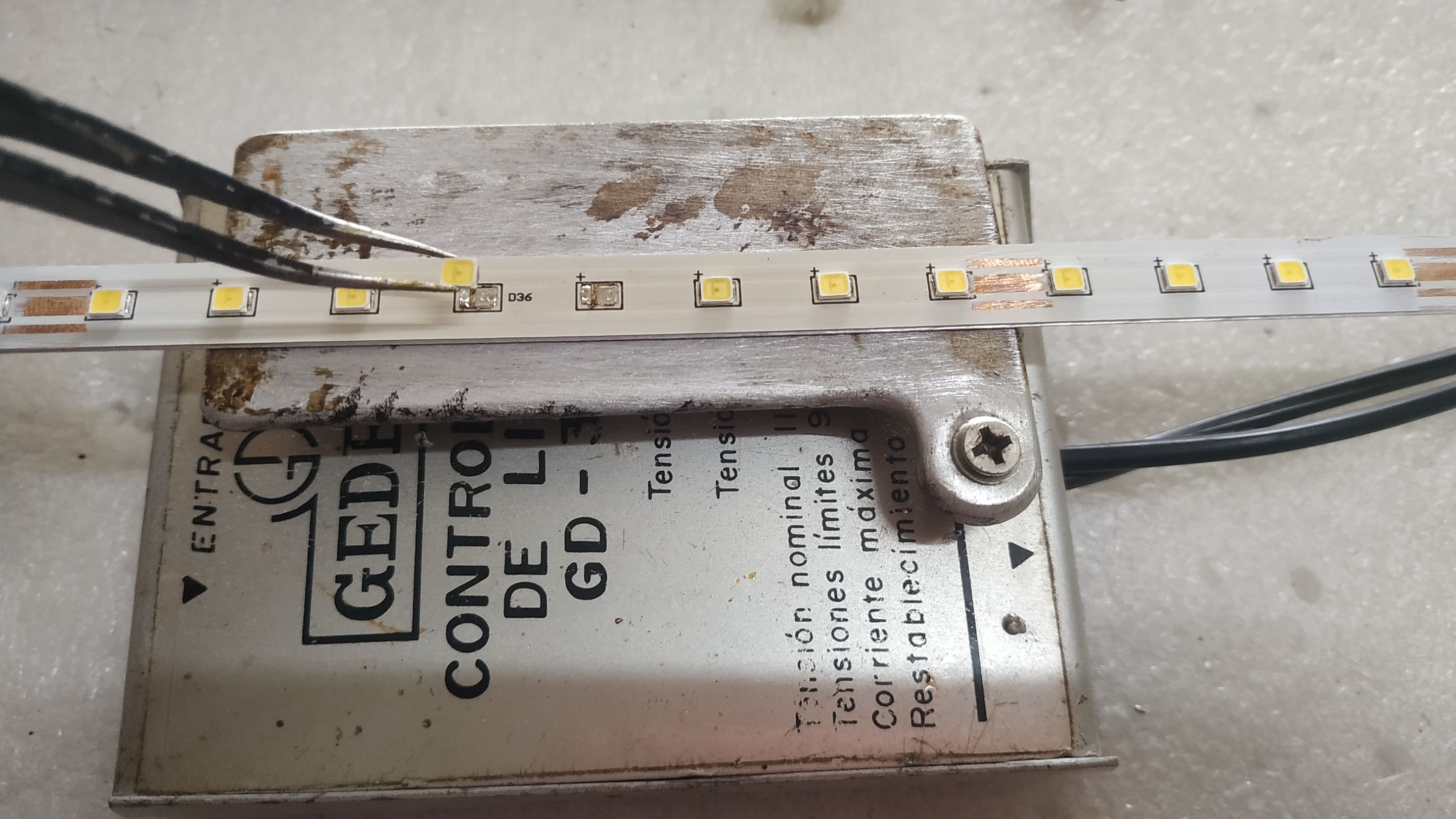

After removing the LEDs from the projector, the next step was to desolder the LEDs from the recycled lamp strips (LED tube).

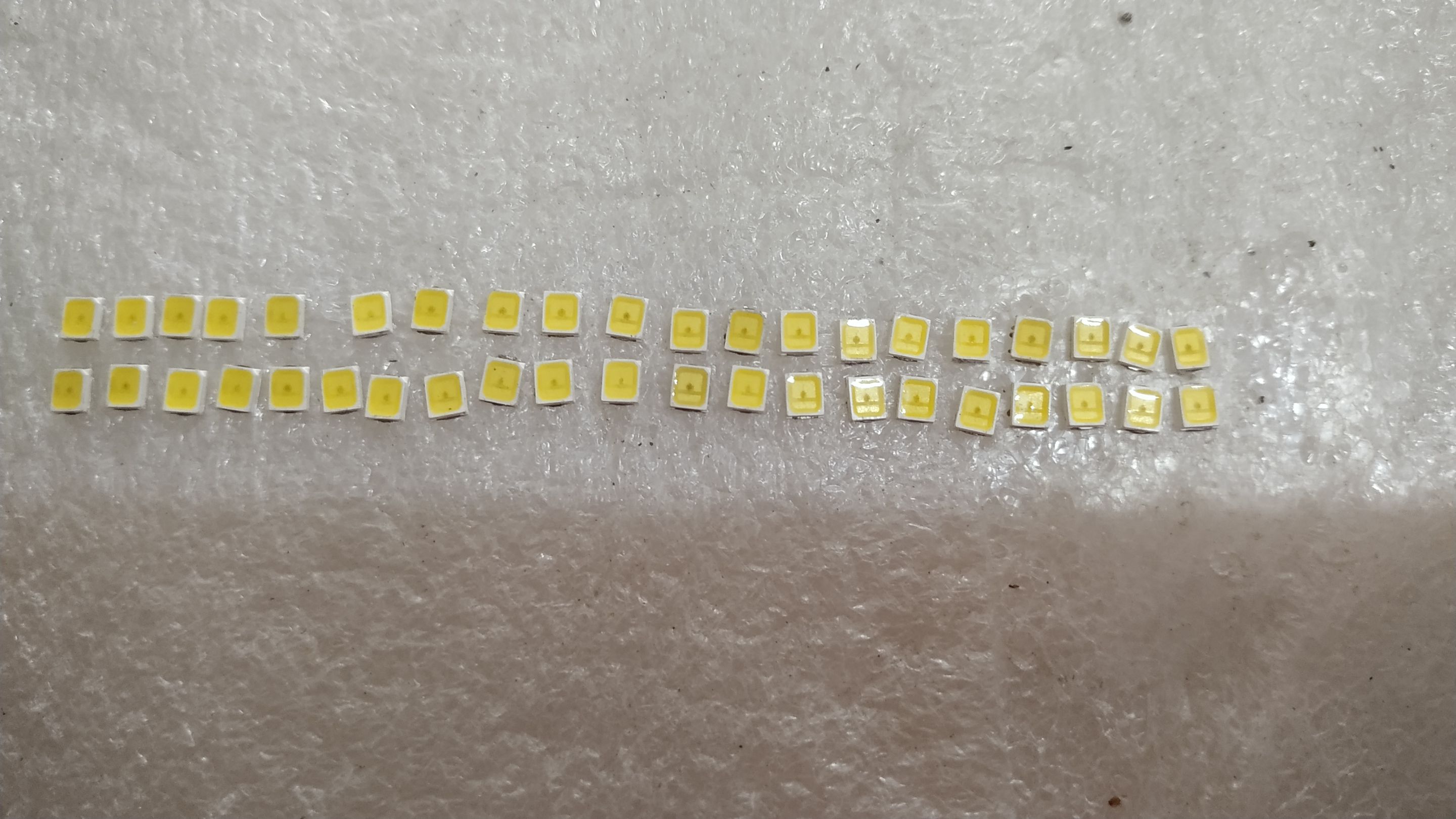

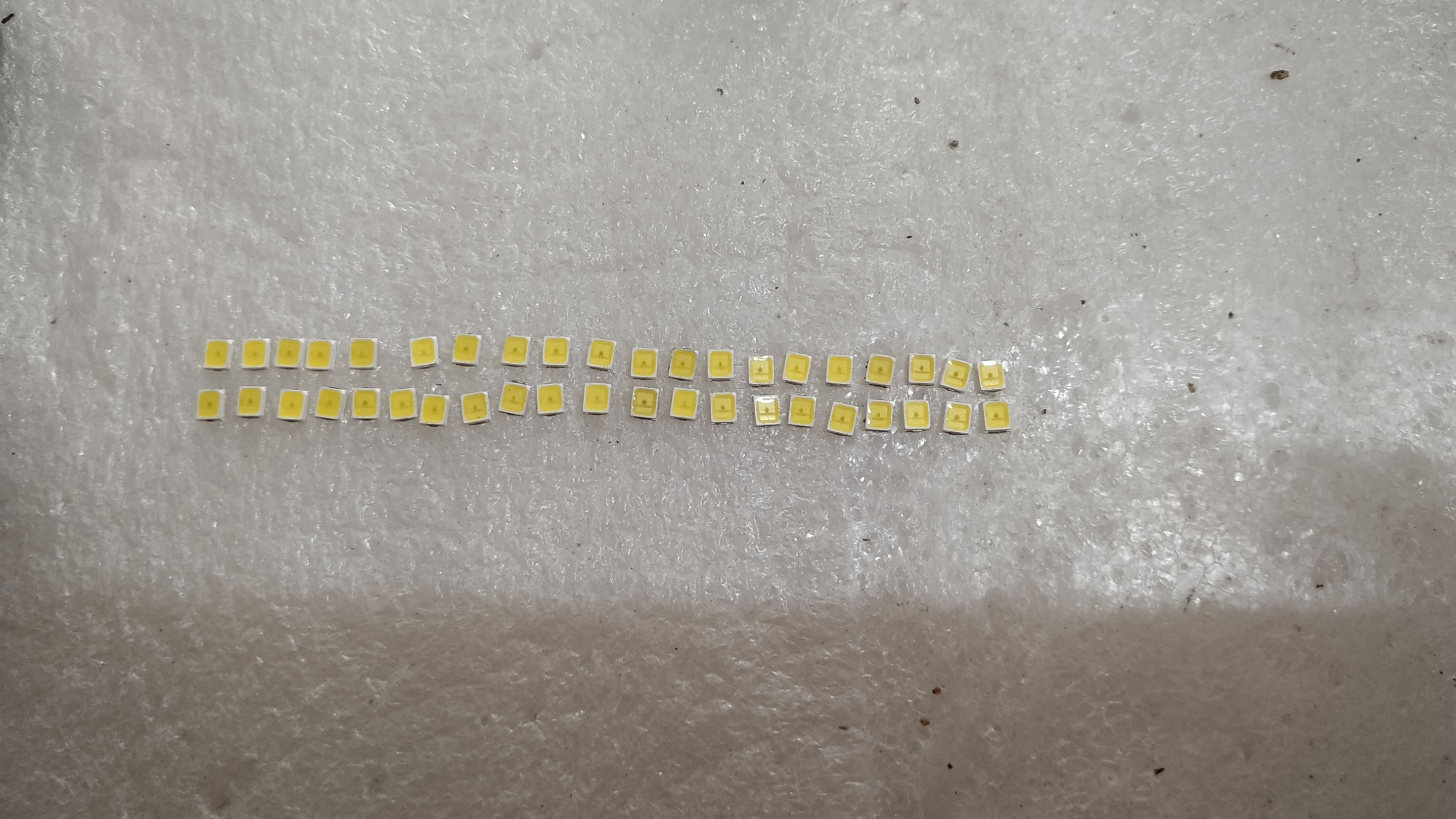

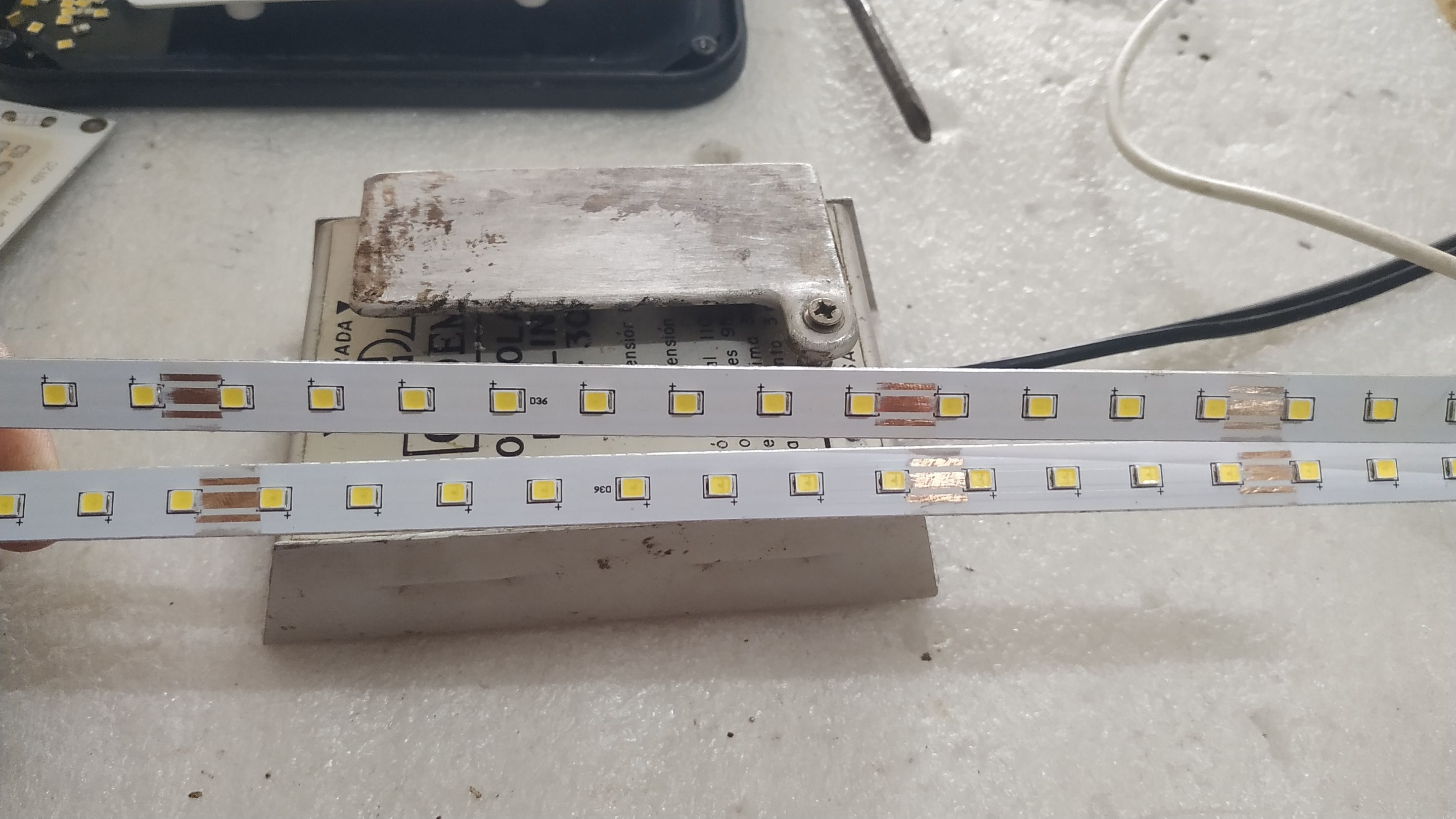

Recycled LEDs to be used as spare parts

• The next step was to solder the LEDs on the projector board, taking into account that they must be soldered in the same position as the ones previously removed, the anode (positive) and cathode (negative) are matched with their corresponding connections on the board.

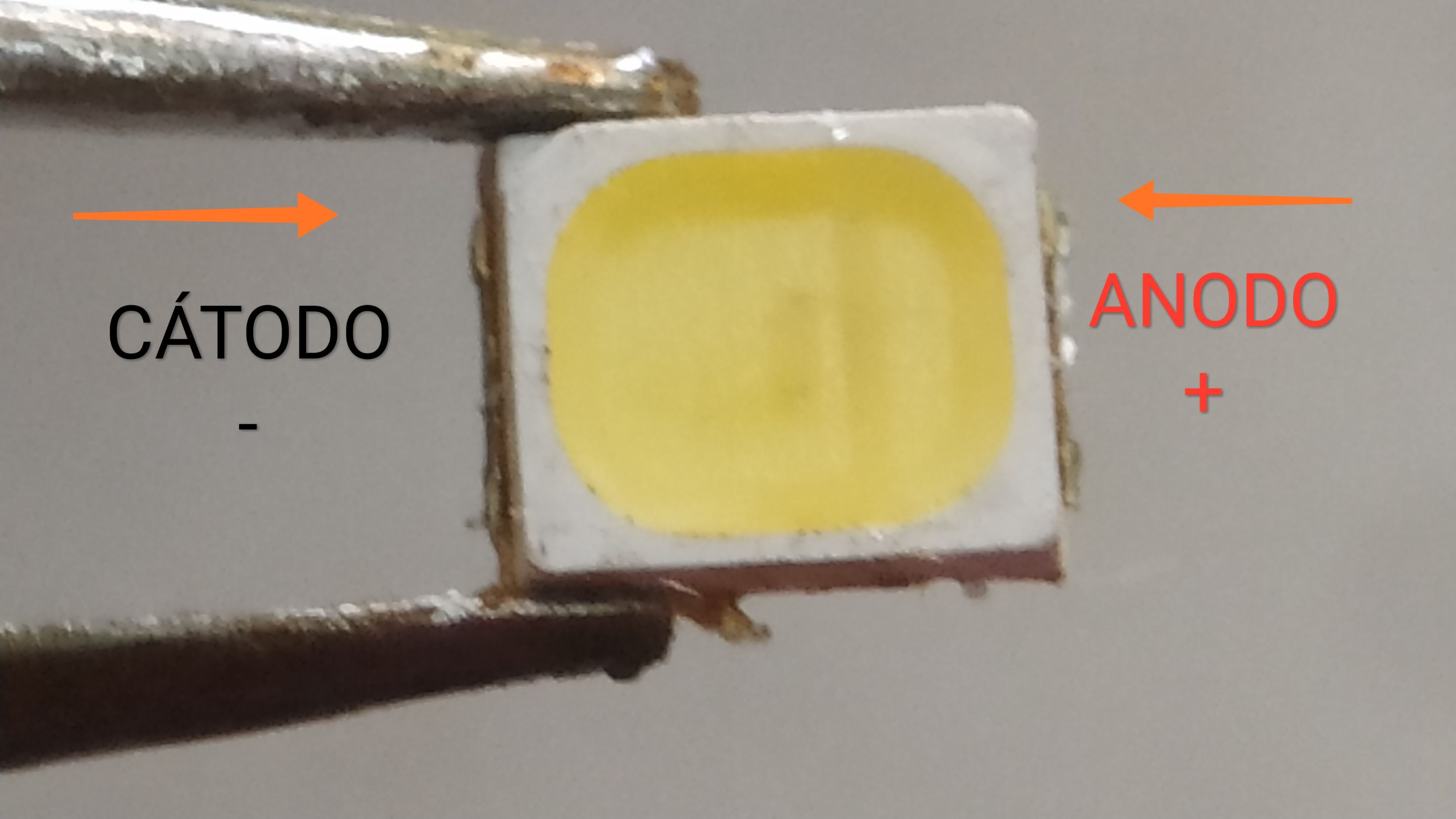

Top view of the LED with the polarity represented on its terminals.

Bottom view of the LED with the polarity represented in its terminals, note that the positive terminal corresponds to the narrower side and the negative to the wider one.

Soldering recycled LEDs on the projector board

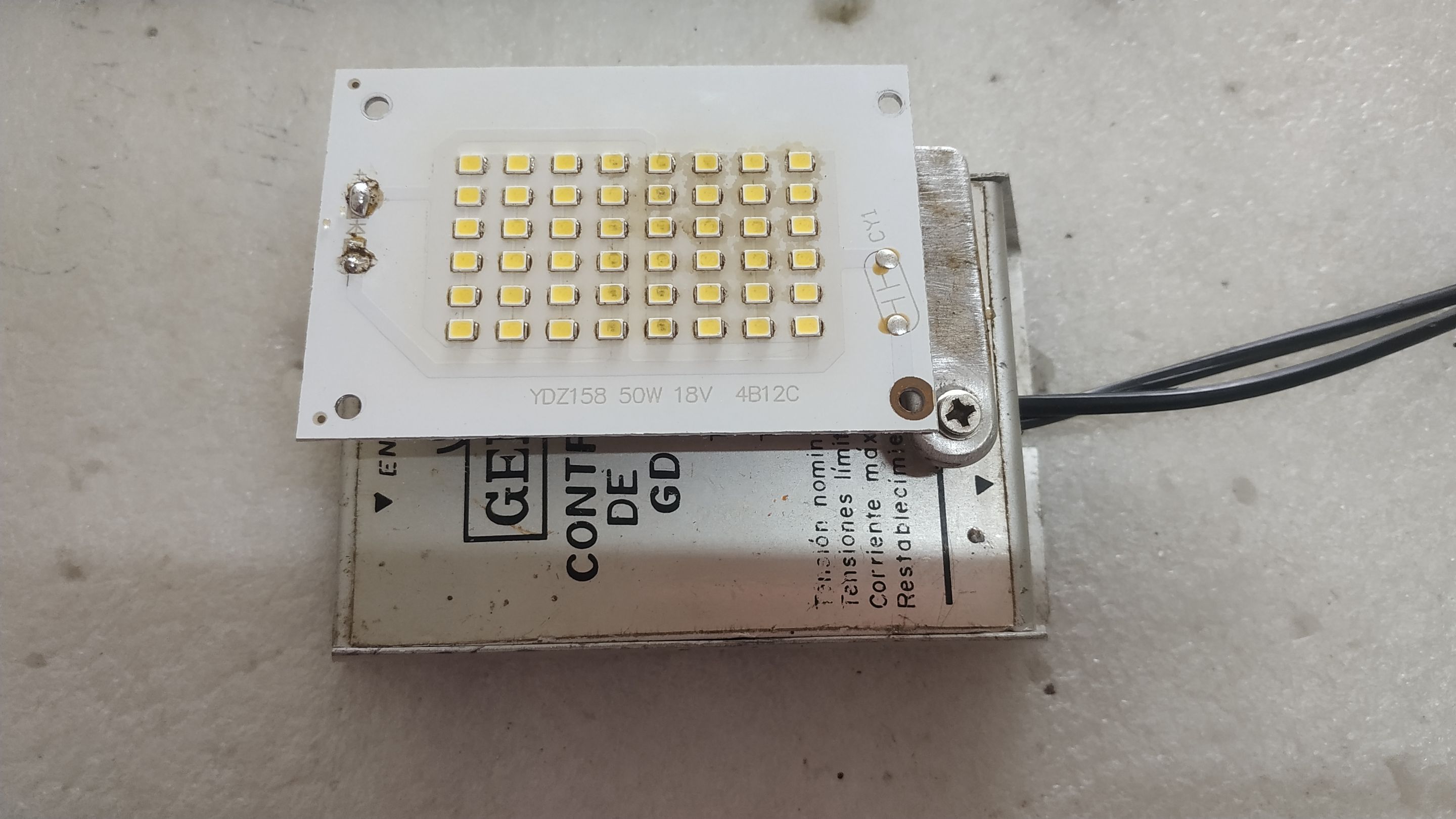

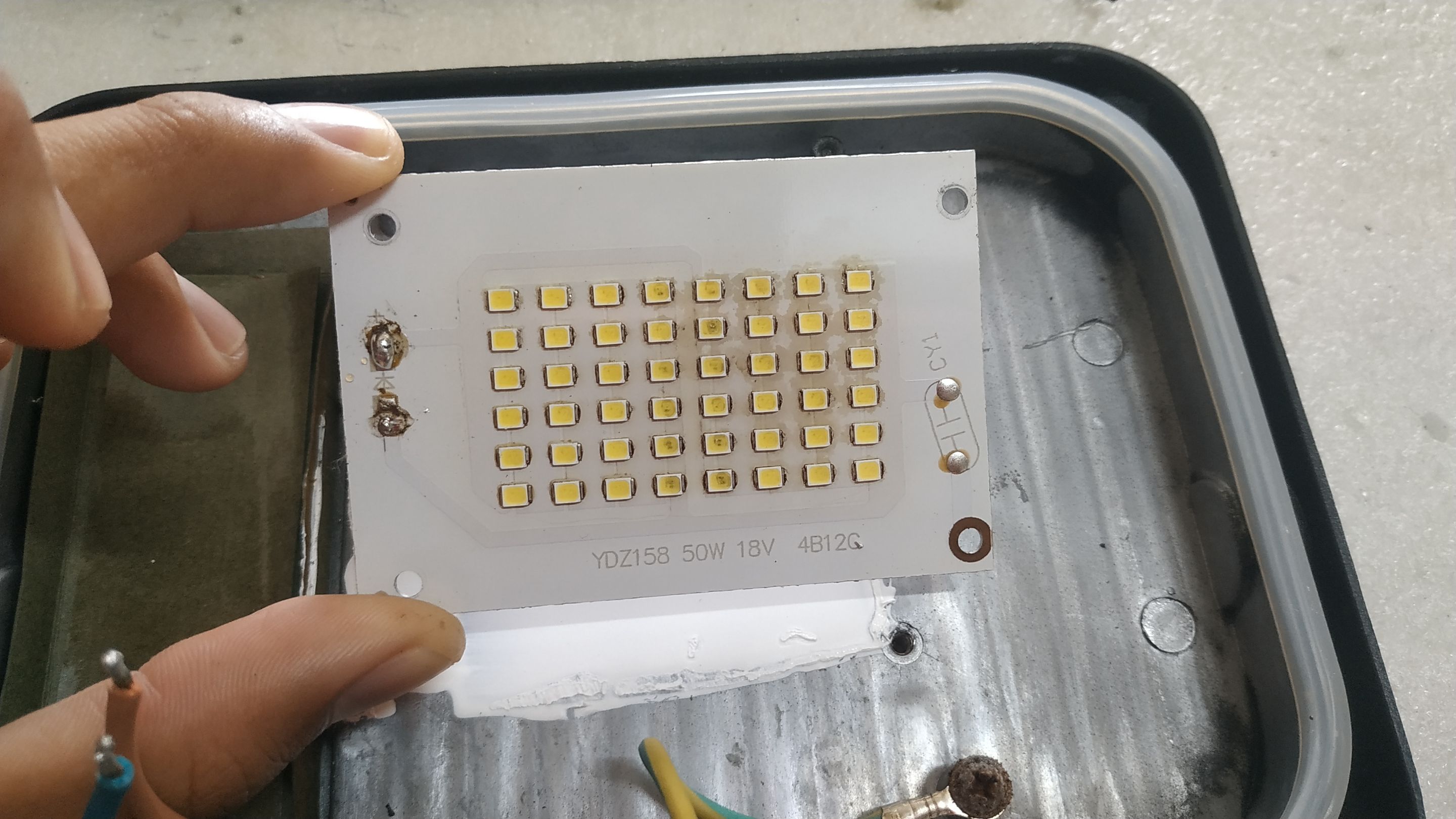

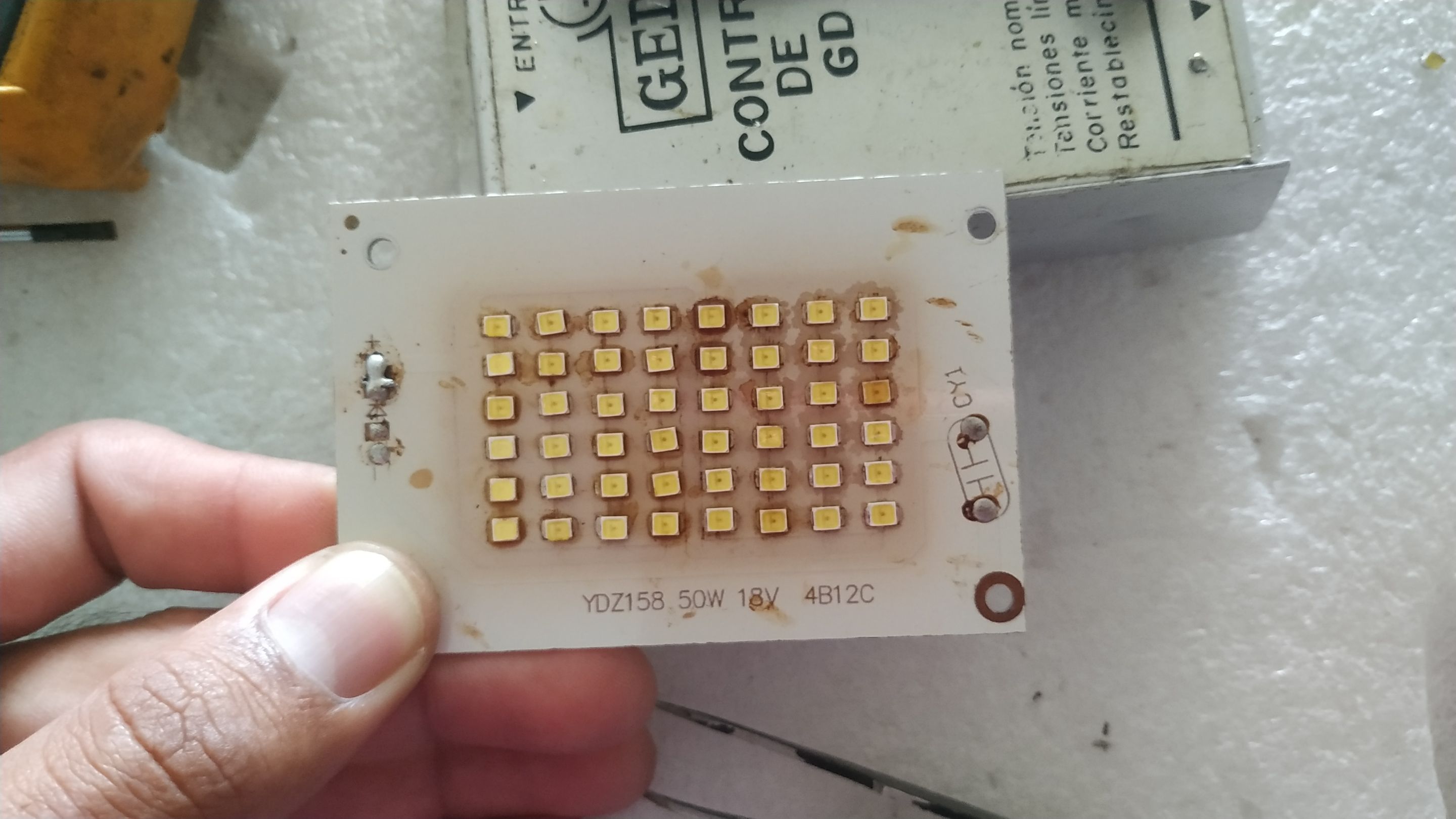

Final result after soldering the LEDs again, as you can see they are already used but you can still take advantage of them.

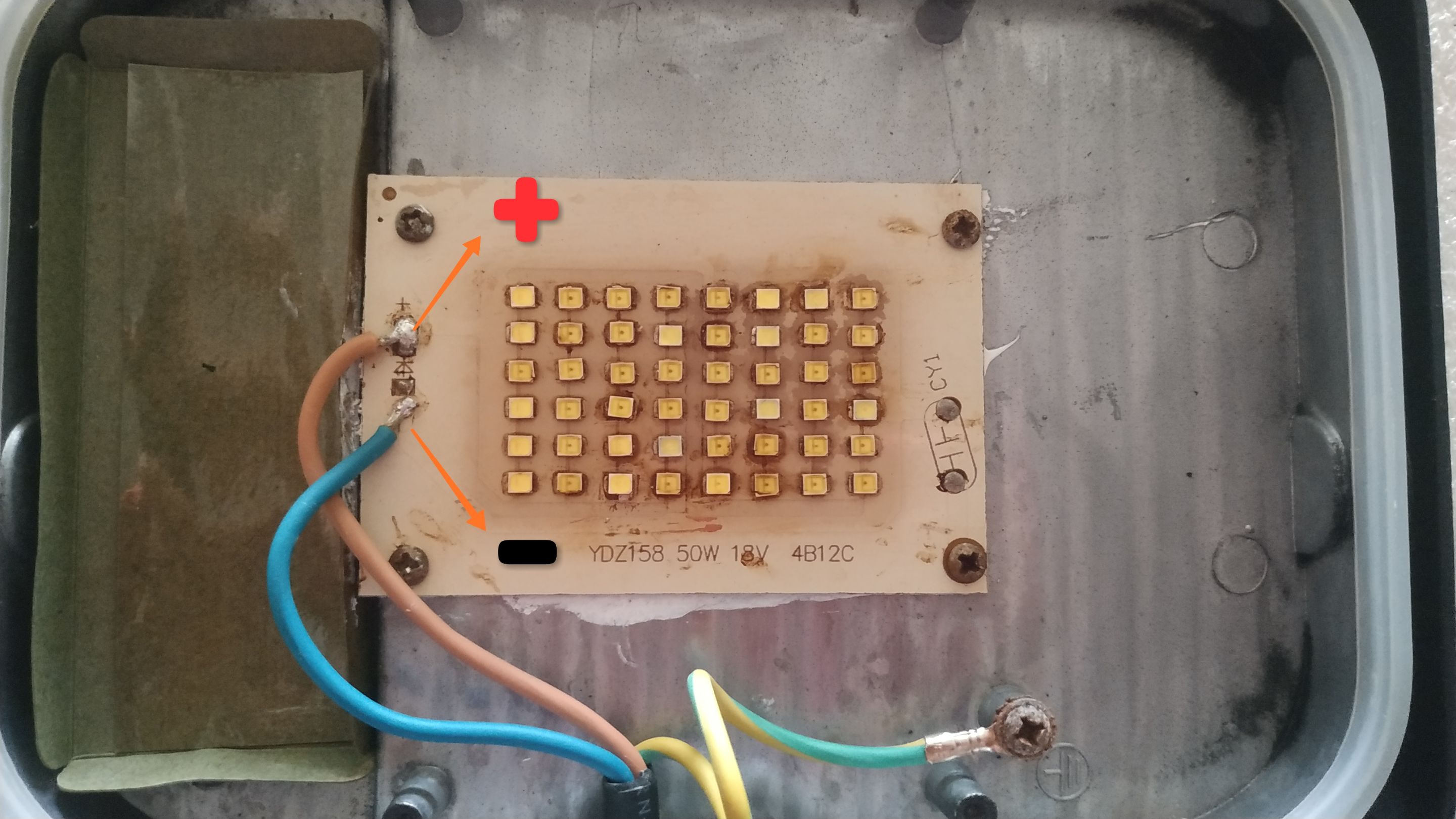

I then screwed the plate to the projector chassis and soldered the wires to the positive and negative connection as shown in the picture.

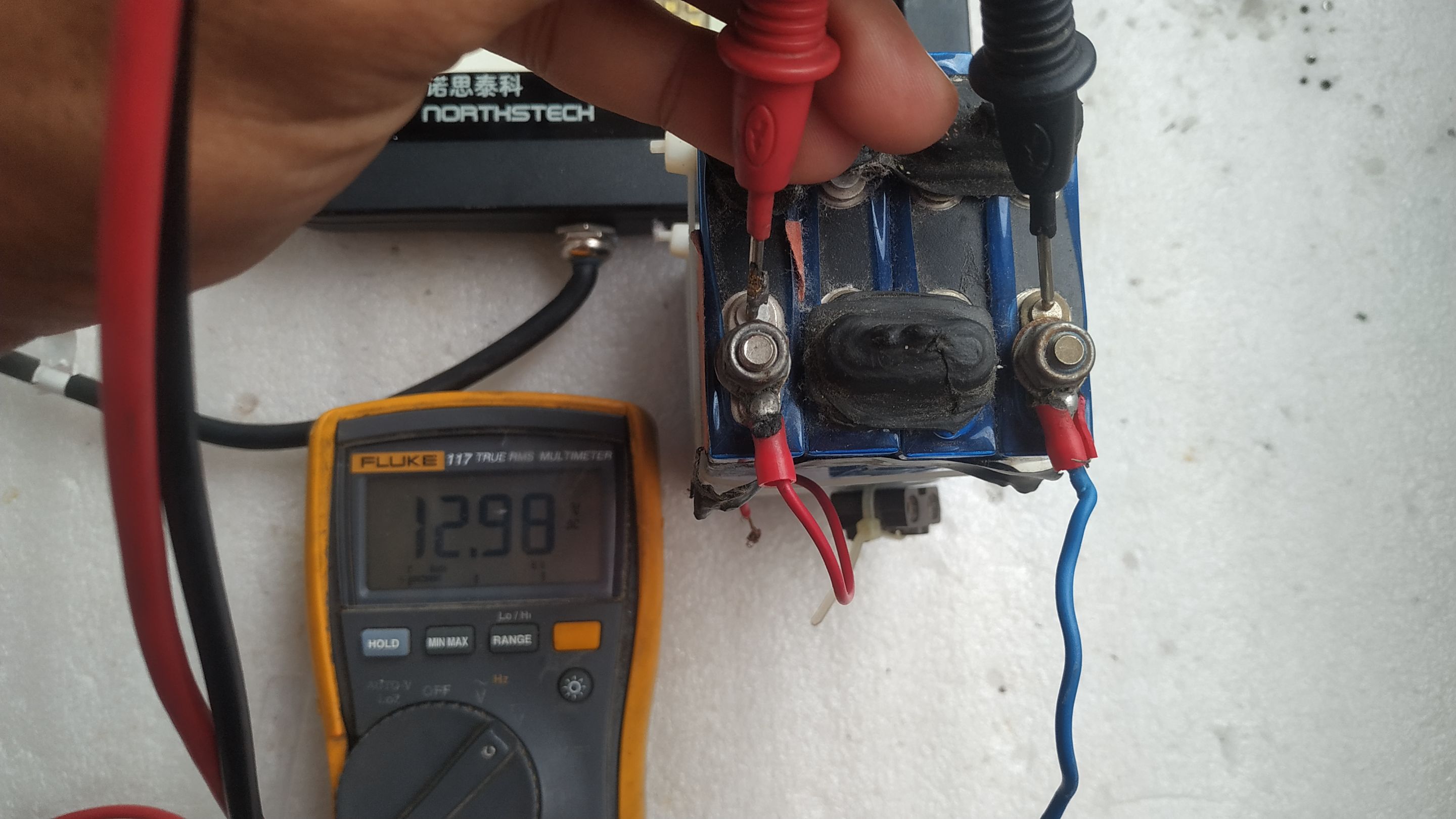

FINAL TESTS WITH A 12 VOLT BATTERY.

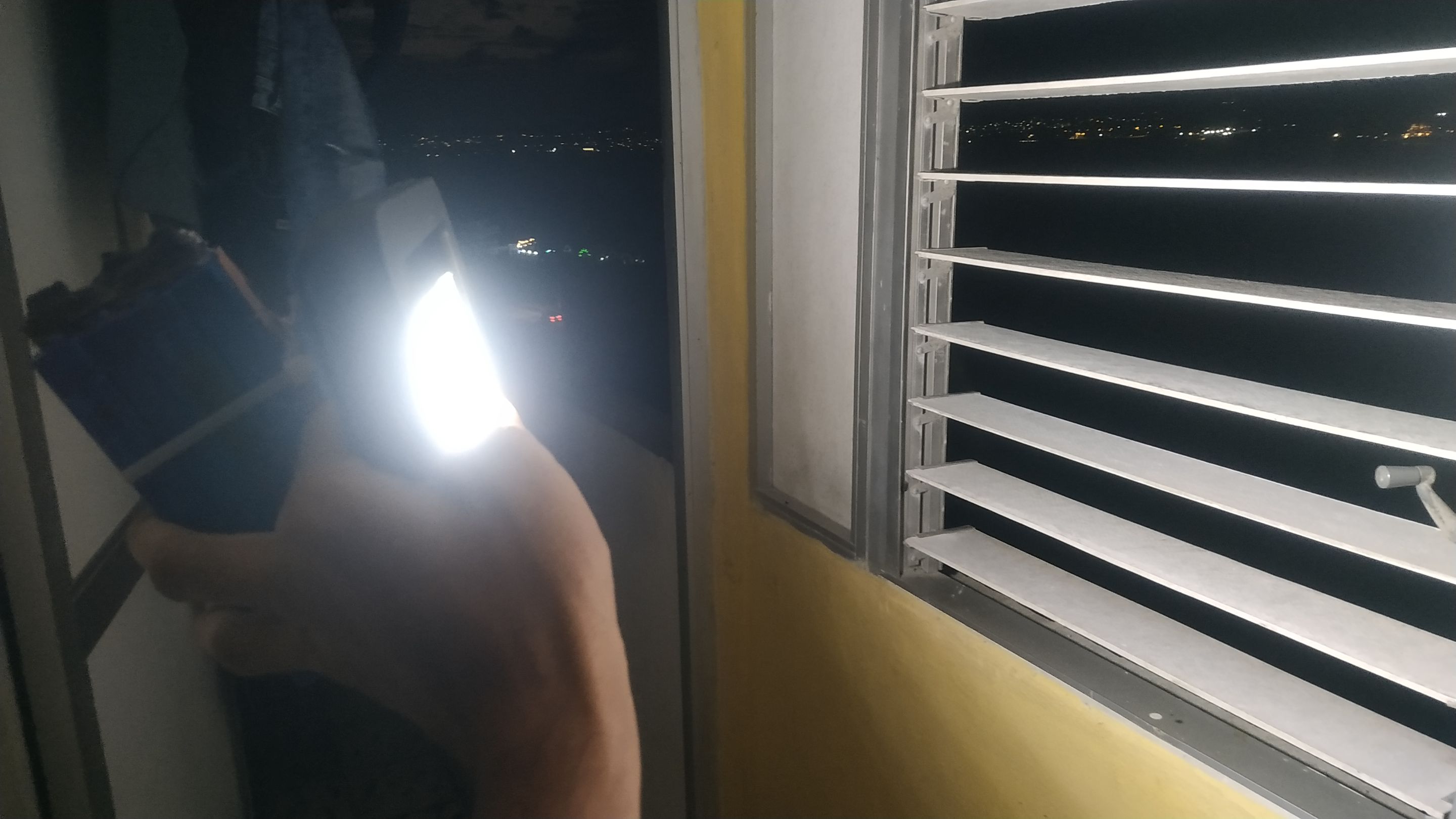

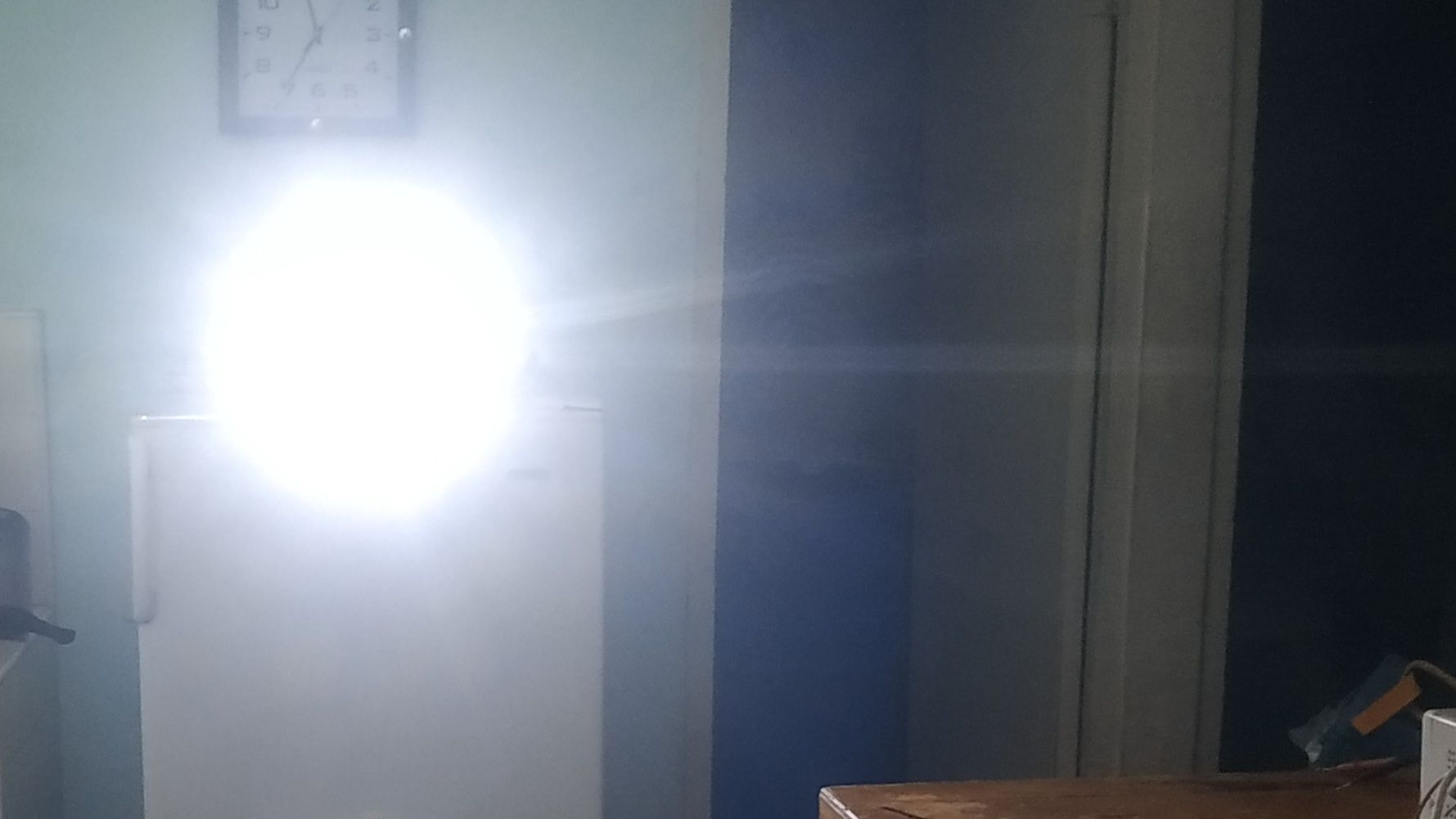

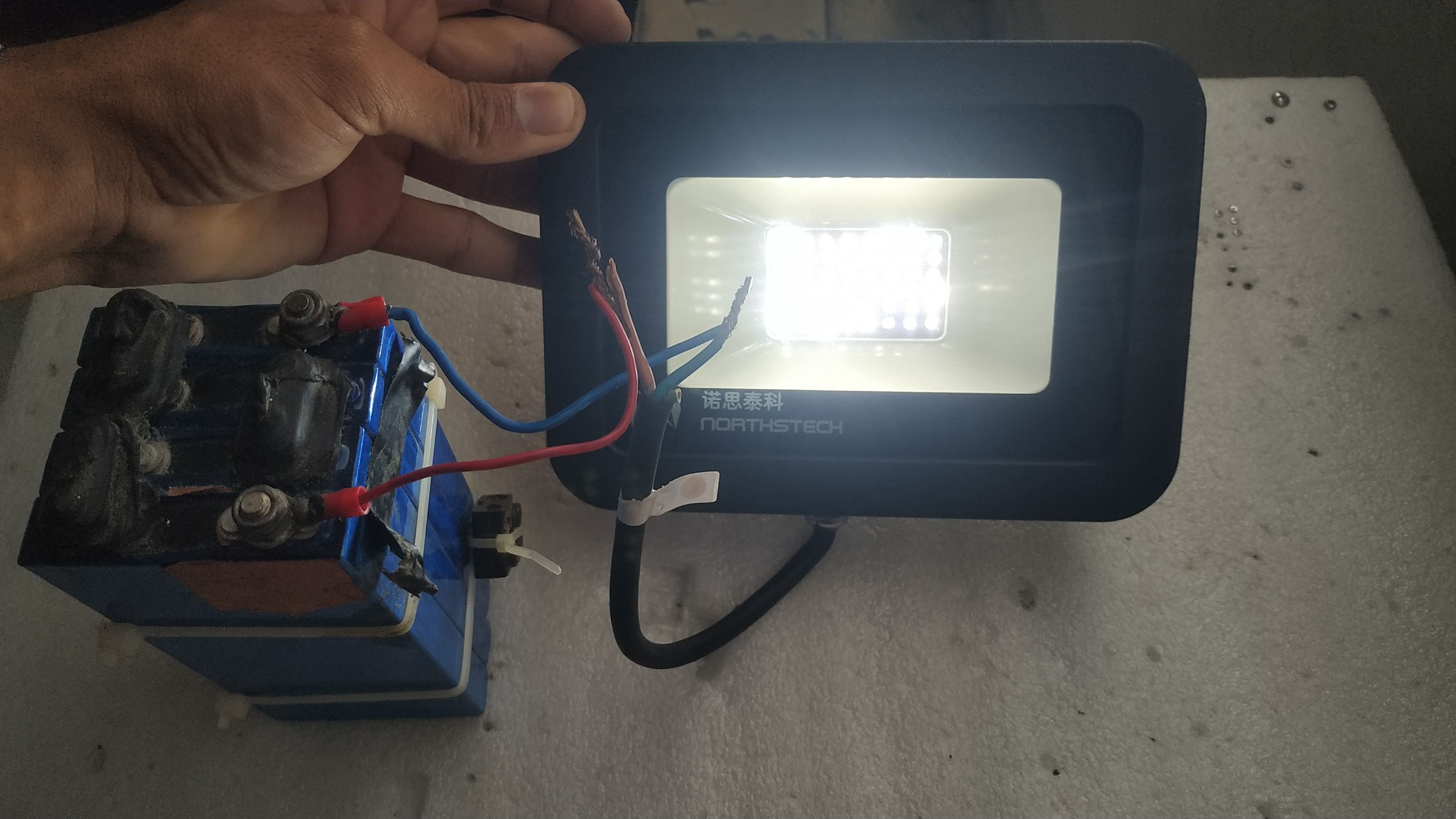

After closing the projector I used a 12 volt battery to do the tests, here are some images.

It did not take me long to use it because, as usual, at this time of day we had no current.

Well after testing this emergency lamp I decided to give it to a friend of mine, to illuminate a food outlet during blackouts because unscrupulous people have tried to rob him on other occasions taking advantage of the darkness. With a good car battery and this lamp he will be able to scare those kind of people, or at least I hope so.

I'll say goodbye now wishing you all a good day, until next time.😉

The photos were taken with my Xiaomi Redmi Note 6 pro cell phone. Cover edited in "Canva ". You can see me on Facebook

Text translated to English in Deepl translator.

ESPAÑOL

Hola mis amigos, hoy quiero compartir acá en la comunidad el proceso de recuperación de un proyector LED que se encontraba en mal estado, y que luego modifiqué para su uso como lámpara de emergencia durante los prolongados cortes de energía eléctrica (apagones) que tenemos acá en mi país, además podrá emplearse también para el uso en el auto durante situaciones de rotura en carretera en condiciones nocturnas, ya que la lámpara está preparada para trabajar con una batería de 12 volt.

## Sin más, comencémos....

MATERIALES Y HERRAMIENTAS EMPLEADOS

• Proyector LED (Tenía el driver y los LED en mal estado )
• LEDs de repuesto ( Yo reciclé los de una lámpara LED que no se estaba usando )
• Plancha de calor para soldar y desoldar LED
• Soldador Cautín

PASO A PASO

Cómo les comenté el proyector estaba en malas condiciones y tirado en un rincón, así que decidí darle otro uso y que fuera de utilidad en estos tiempos en los que estamos viviendo, donde son más las horas sin corriente que con corriente, así que lo primero fue abrir el proyector retirar el driver y la placa metálica con los LED defectuosos para posteriormente desoldarlos y sustituirlos por otros LEDs reciclados que se encontraban en buen estado.

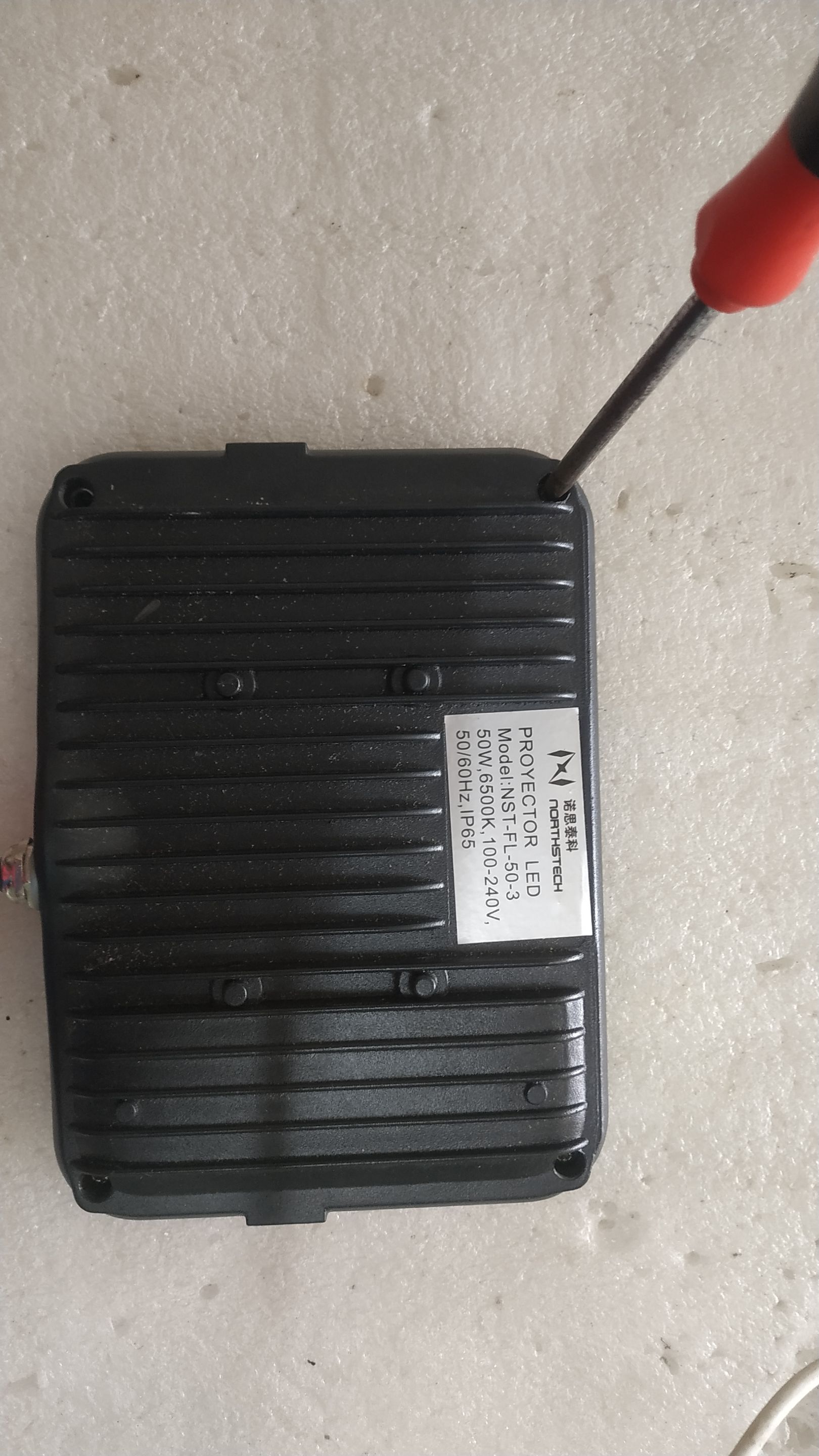

• Abrir el proyector es fácil, solo se retiran los cuatros tornillos de las esquinas y se separan las partes mecánicas que lo conforman.

Este proyector es el modelo NST-FL-50-3 , que permite conectar los led directamente a una fuente de 12-14 volt sin necesidad de modificar las conexiones de la placa después de haber retirado el circuito Driver

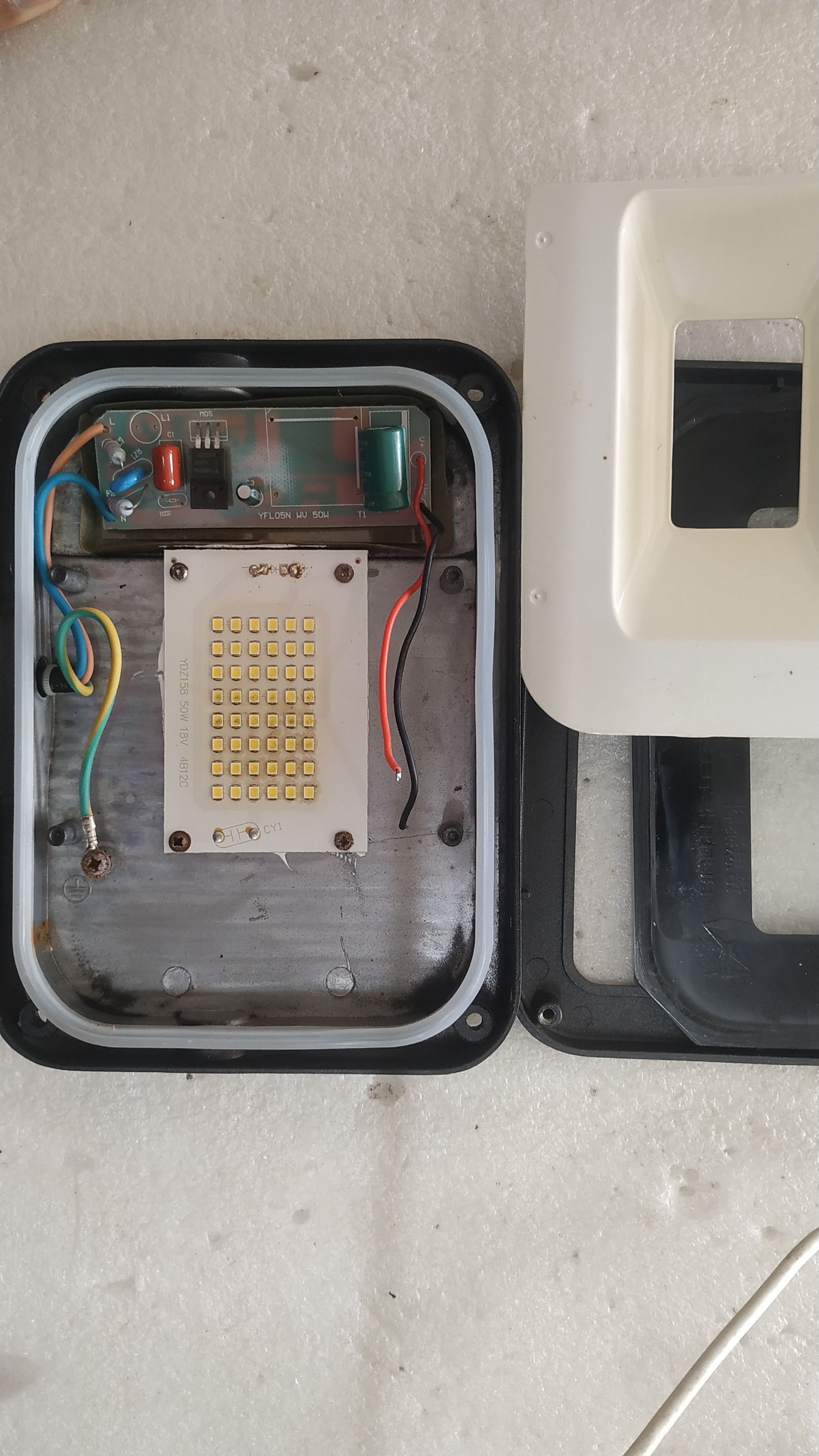

Retirando el driver en mal estado

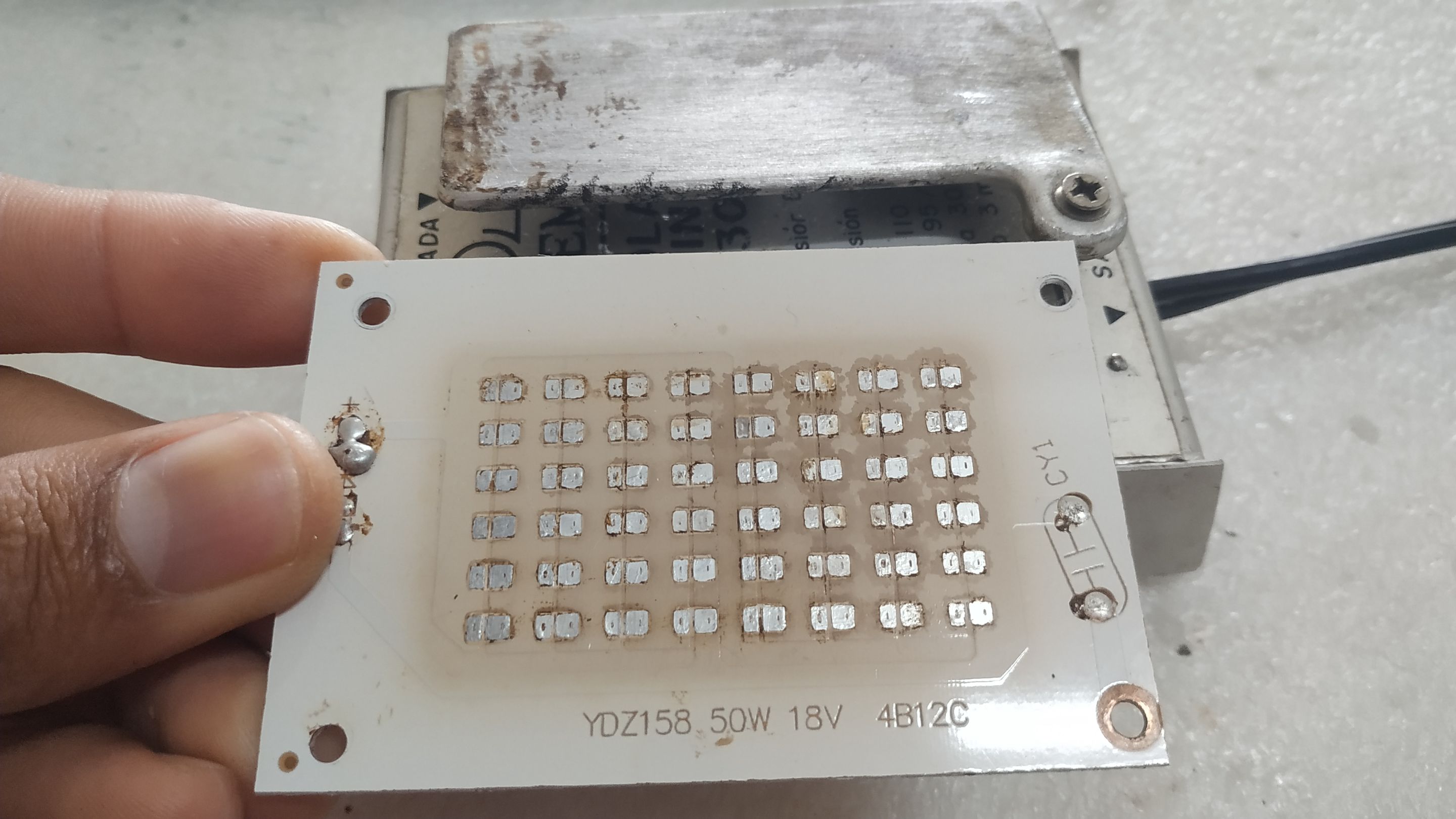

LEDs en mal estado

• Lo siguiente fue desoldar los LED malos con el empleo de la Plancha de calor que en una publicación anterior ya te comenté como construir.

Desoldando los LEDs en mal estado

Después de haber retirado los LEDs del proyector, lo siguiente fue desoldar los de las tiras recicladas de la lámpara (tubo LED).

LEDs reciclados que servirán de repuesto

• El siguiente paso fue soldar los LEDs en la placa del proyector, teniendo en cuenta que se deben soldar en la misma posición que estaban soldados los que se retiraron anteriormente, el anodo (positivo ) y cátodo (negativo ) se hacen coincidir con sus correspondientes conexiones en la placa.

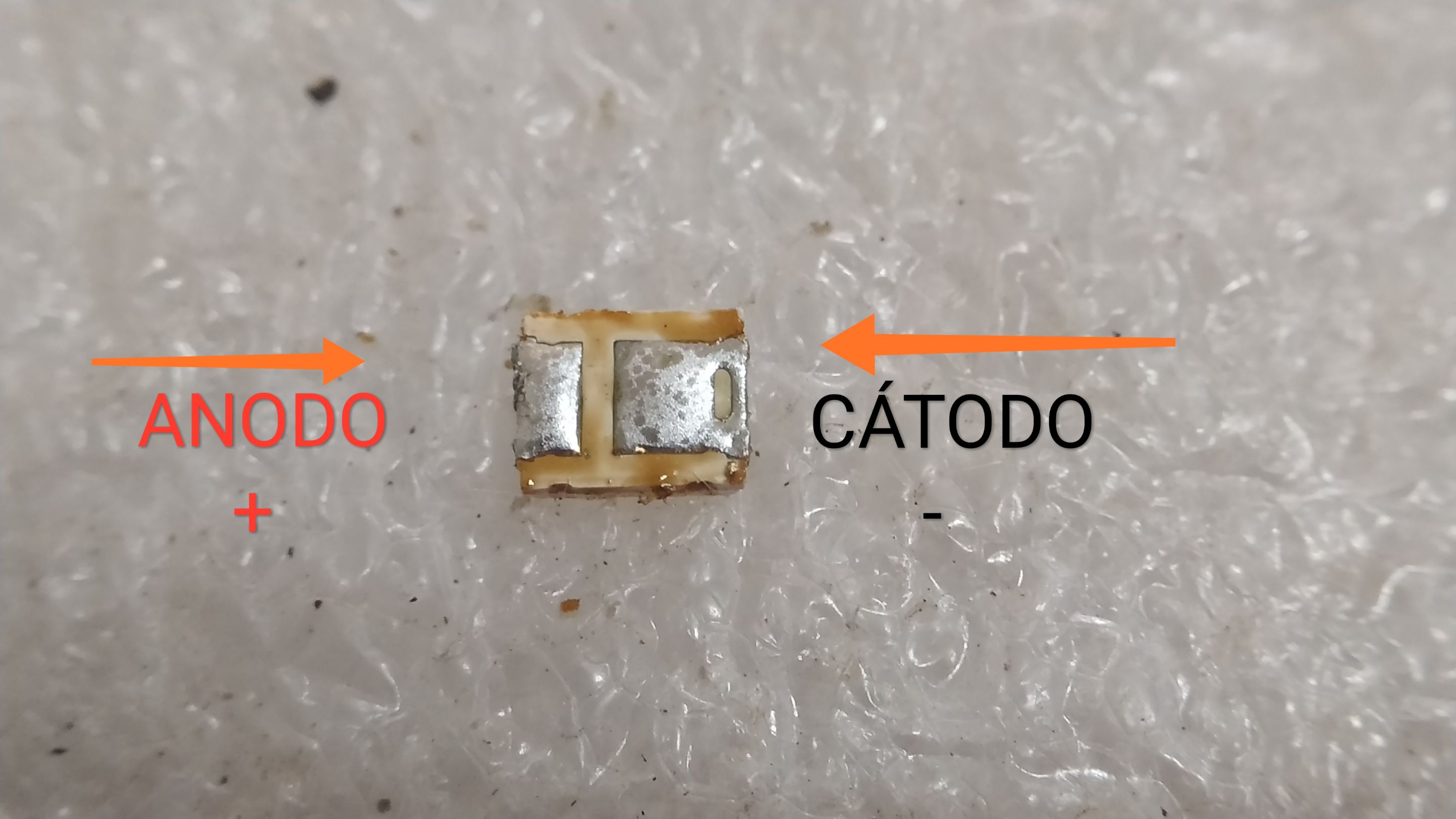

Vista superior del LED con la polaridad representada en sus terminales

Vista inferior del LED con la polaridad representada en sus terminales, nótese que el terminal positivo corresponde al lado más estrecho y el negativo al más ancho

Soldando los LEDs reciclados en la placa del proyector

Resultado final después de soldar nuevamente los LEDs, como se puede apreciar estos ya están de uso pero aún se les puede sacar provecho
