¡Buen día mundo!

Hoy vengo a presentar un proyecto que llevo varios meses desarrollando como parte de mis estudios en arquitectura. En esta ocasión, el proyecto trata del diseño de un hotel, el cual yo llamo: Hotel Dominó. En este post quiero mostrarles como fue que nació esta obra.

![Separador Rectangulos 2.png](https://cdn.steemitimages.com/DQmduSSSVsnq7a32b3iFdoGfr8tJKTy5xyVCZcuhnRCt3pm/Separador%20Rectangulos%202.png)

Antes de mostrarles el edificio, es importante que conozcan como nació la forma y de la misma forma su nombre, por lo que, procederé a explicarles lo siguiente:

Concepto Dominó

---

Para entender como surge la forma y donde entran los dominós en todo esto, imagina que tienes algunos junto a ti, y decides colocarlos de esta forma.

Entonces tomas algunos más, y los empiezas a apilar de esta manera:

Y los sigues apilando de esa misma forma, hasta que obtienes esta torre de forma tubular:

Ahora que obtuviste esta torre, decidiste empezar a quitar dos dominós de cada piso de la torre:

y los quitaste de una forma como esta, transformando la torre en una doble hélice:

![Domin%C3%B3%201.png](https://cdn.steemitimages.com/DQmdKDX2jfFUpiCUx9K6UMRLnXHyC2iZi6GvPfmnpHHAbmN/Domin%C3%B3%201.png) ![Flecha.png](https://cdn.steemitimages.com/DQmb2j8vKtmm9J1v5hAyDZeCUhStF4oQrbckDW3jxY42qxL/Flecha.png) ![Dominó 2.png](https://cdn.steemitimages.com/DQmXkLEetqxanMP4DGTUpYvD94LTr1WcJRtycJiPawxrW2m/Domin%C3%B3%202.png) ![Flecha.png](https://cdn.steemitimages.com/DQmb2j8vKtmm9J1v5hAyDZeCUhStF4oQrbckDW3jxY42qxL/Flecha.png) ![Dominó 3.png](https://cdn.steemitimages.com/DQmUGgyuzhdoE1VNXJNc5tGqnV3ky1CMEfz8TkeKCyGHdxG/Domin%C3%B3%203.png) ![Flecha.png](https://cdn.steemitimages.com/DQmb2j8vKtmm9J1v5hAyDZeCUhStF4oQrbckDW3jxY42qxL/Flecha.png)
![Dominó 4.png](https://cdn.steemitimages.com/DQmeAswf95i4J5p6YfaKKKPadGzFtcMYD7e2B38einrgXkq/Domin%C3%B3%204.png) ![Flecha.png](https://cdn.steemitimages.com/DQmb2j8vKtmm9J1v5hAyDZeCUhStF4oQrbckDW3jxY42qxL/Flecha.png) ![Dominó 5.png](https://cdn.steemitimages.com/DQmP45g8PHe7dvWyubSuCSbkuAB9wmoQvNscDT4uFgPXiMw/Domin%C3%B3%205.png)

Separador Rectangulos 2.png

Finalmente obtenida esta forma, lo siguiente que hice fue empezar a jugar con ella y empezar a volverla un edificio.

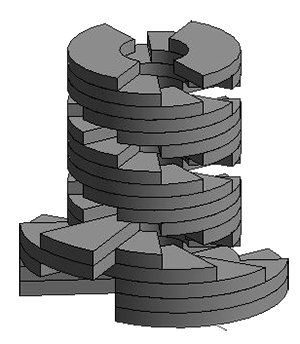

Primero, llevé la figura a su forma básica, el cilindro, purificándola. También le agregué algunos volúmenes en su base, que serían ocupados por los servicios distintos a hospedaje:

Dominó 6.png

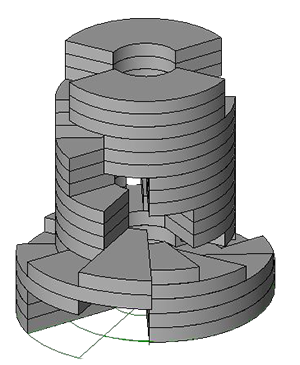

Luego, procedí a alinear algunos pisos, con el fin de enfatizar las aberturas en la doble hélice:

Dominó 7.png

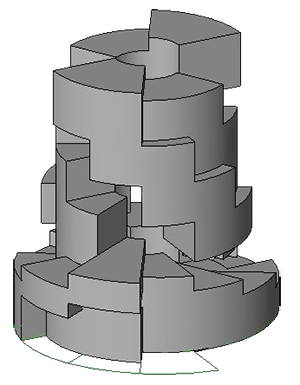

Entonces, empecé a jugar con la forma y extruí algunos volúmenes para agregarle dinamismo:

Dominó 8.png

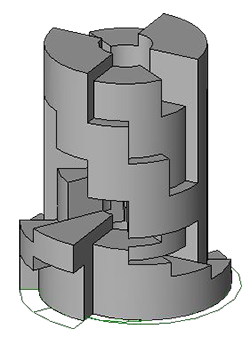

Y luego agregué los volúmenes verticales donde estarían localizados los ascensores y las escaleres del hotel. Además cambié la proporción inicial para hacerlo lucir más esbelto:

Dominó 9.png

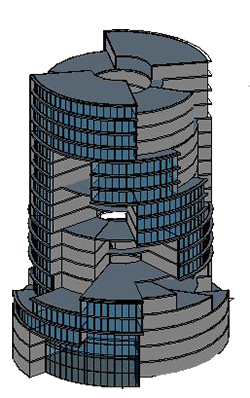

Para finalmente determinar cuales superficies tendrían transparencias y cuales no

Dominó 10.png

De esta forma se definió la figura final que tendría el edificio

Separador Rectangulos 2.png

Ahora que ya conocemos como nació la forma, Es hora de ver donde está y ¡que hay por dentro!

Separador Rectangulos 2.png

Localización

![Separador Rectangulos mini.png](https://cdn.steemitimages.com/DQmSV1UVZSHmtBeKZz7qMAR3jFufH9otoEwxdP5nYDzQPVR/Separador%20Rectangulos%20mini.png)

El proyecto está diseñado para localizarse en:

Venezuela

Location 1.JPG

(imagen obtenida de Google Maps)

Estado: Zulia - Ciudad: Maracaibo

Location 2.JPG

(imagen obtenida de Google Maps)

Sector: Ciudad Universitaria

Location 3.JPG

(imagen obtenida de Google Maps)

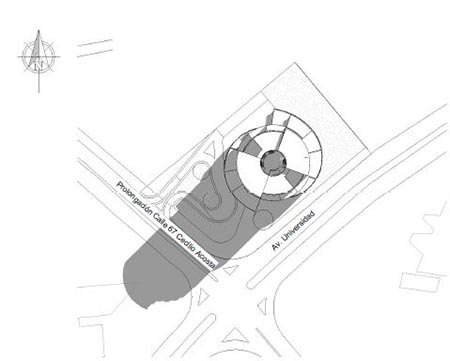

Cruce de Avenida Universidad y Calle 67 Cecilio Acosta

Location 4.JPG

Separador Rectangulos 2.png

Plantas

La torre cuenta en su totalidad con 18 pisos, de los cuales los primeros 5 y planta baja estan destinados a usos diversos distintos a hospedaje. Las 132 habitaciones con las que consta la torre se encuentran distribuidas entre el 6to y el 18vo piso de la torre. A continuación les mostraré las plantas más importantes:

![Separador Rectangulos mini.png](https://cdn.steemitimages.com/DQmSV1UVZSHmtBeKZz7qMAR3jFufH9otoEwxdP5nYDzQPVR/Separador%20Rectangulos%20mini.png)

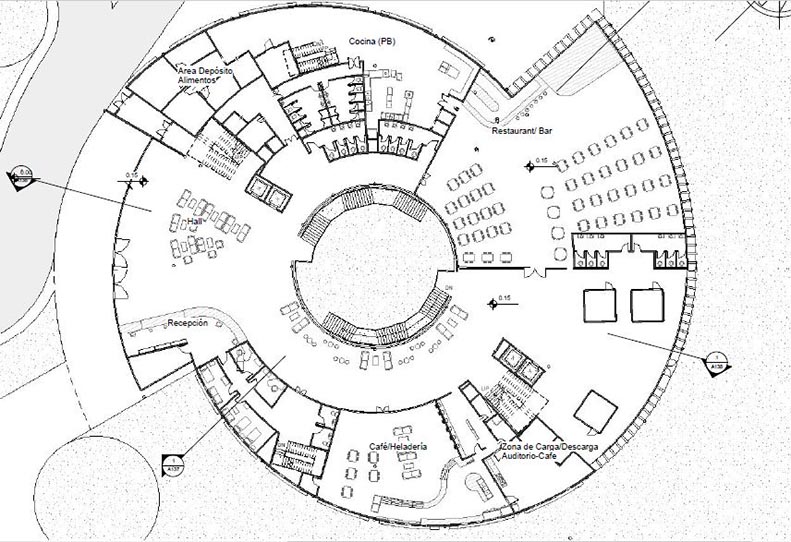

Planta Baja

Esta es la planta mas grande del edificio, en ella podemos encontrar la recepción, un café, un restaurant y varias mini-tiendas
![Pb1.JPG](https://cdn.steemitimages.com/DQmPvhBaWevcnF4EnMXPDMq58sHDE7UQBQ3ueM22RZ9qjDM/Pb1.JPG)

![Separador Rectangulos mini.png](https://cdn.steemitimages.com/DQmSV1UVZSHmtBeKZz7qMAR3jFufH9otoEwxdP5nYDzQPVR/Separador%20Rectangulos%20mini.png)

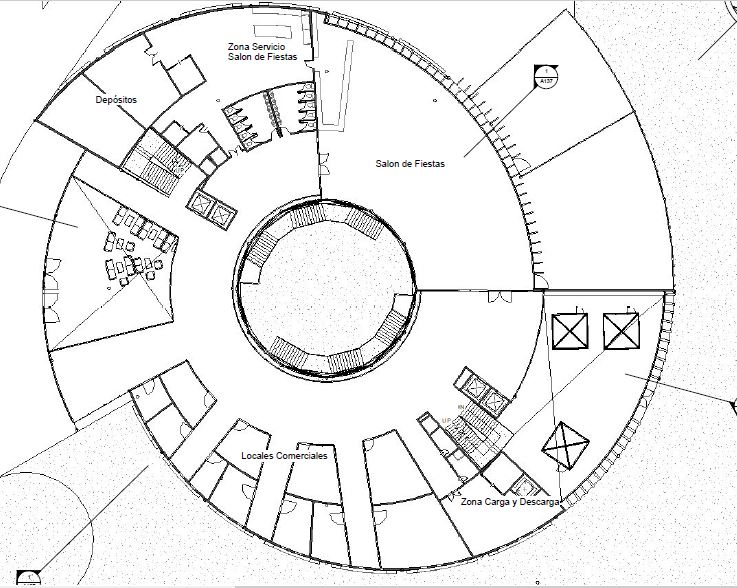

2do Piso

Aquí encuentran la mayor parte de los locales comerciales y un salón de fiestas
![P3.JPG](https://cdn.steemitimages.com/DQmcw37GkcbRzUtLmgS9tfaM17G7ozwnzZoEJNyAgeQnjAP/P3.JPG)

![Separador Rectangulos mini.png](https://cdn.steemitimages.com/DQmSV1UVZSHmtBeKZz7qMAR3jFufH9otoEwxdP5nYDzQPVR/Separador%20Rectangulos%20mini.png)

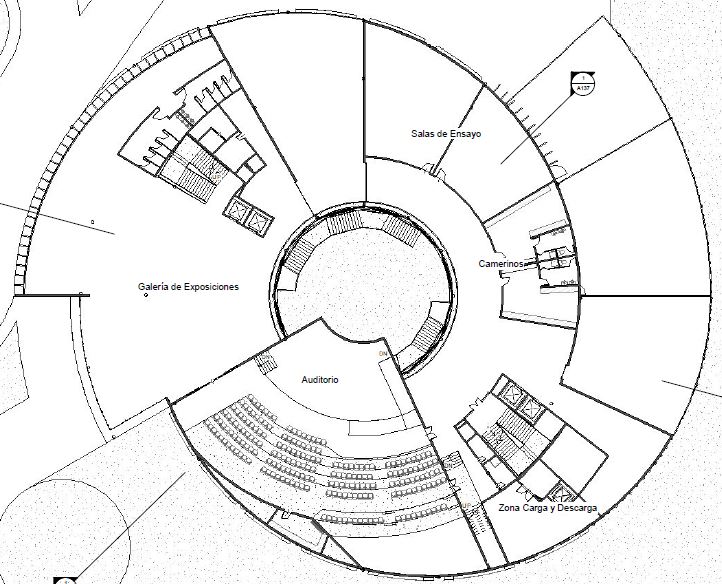

3er Piso

Este piso consta de un auditorio con sus respectivos camerinos y salones de ensayo, y una galería de exposiciones que a su vez sirve de hall para el auditorio.
![P4.JPG](https://cdn.steemitimages.com/DQmegRjrUJehh2QxruCwRWGxTR9AuJnVDB3wWXnpBM7Addr/P4.JPG)

![Separador Rectangulos mini.png](https://cdn.steemitimages.com/DQmSV1UVZSHmtBeKZz7qMAR3jFufH9otoEwxdP5nYDzQPVR/Separador%20Rectangulos%20mini.png)

5to Piso

Aquí se concentran las funciones recreativas del hotel, contando con una piscina de 114 m2, un cafetín que sirve a esta y un salón de usos múltiples.
![P6.JPG](https://cdn.steemitimages.com/DQmQmwcRJzvRNmmoLEpEeLkdUbXCwd2EwvE2WtdKeKbEFag/P6.JPG)

![Separador Rectangulos mini.png](https://cdn.steemitimages.com/DQmSV1UVZSHmtBeKZz7qMAR3jFufH9otoEwxdP5nYDzQPVR/Separador%20Rectangulos%20mini.png)

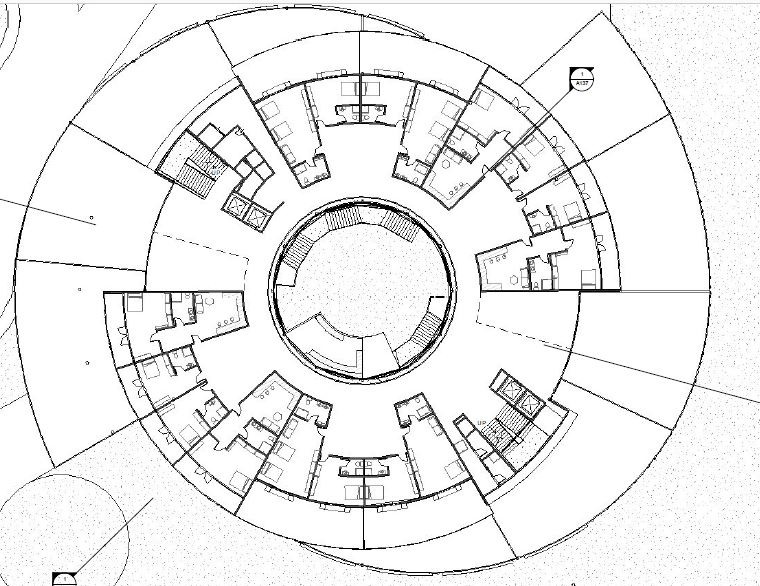

Planta de Habitaciones

Está es la forma básica de la planta de habitaciones, la cual se repite desde el piso 6 hasta el 18, sufriendo alteraciones a medida que su posición en la torre cambia.
![P Apart.JPG](https://cdn.steemitimages.com/DQma2uvHDSUHCbvtwZ1Sw5PzxPimkX7aoHCnv5wEVxzQRtL/P%20Apart.JPG)

![Separador Rectangulos 2.png](https://cdn.steemitimages.com/DQmduSSSVsnq7a32b3iFdoGfr8tJKTy5xyVCZcuhnRCt3pm/Separador%20Rectangulos%202.png)

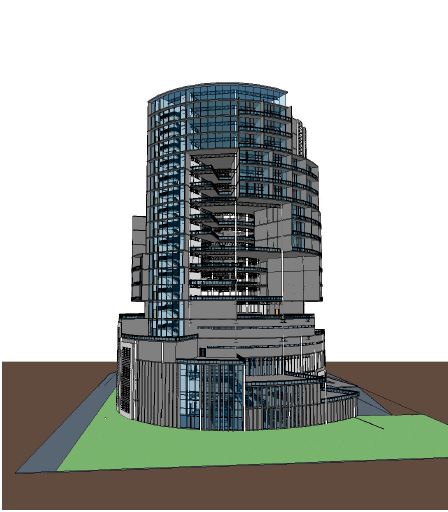

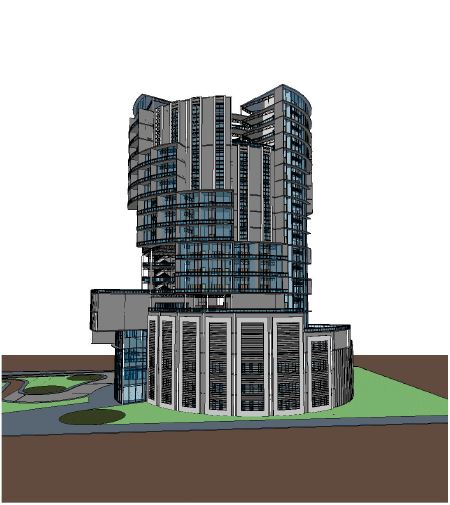

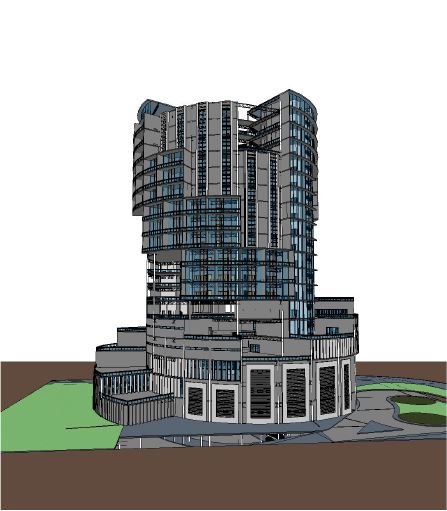

Fachadas

![Separador Rectangulos mini.png](https://cdn.steemitimages.com/DQmSV1UVZSHmtBeKZz7qMAR3jFufH9otoEwxdP5nYDzQPVR/Separador%20Rectangulos%20mini.png)

![Vista 1.JPG](https://cdn.steemitimages.com/DQmb83BFjam2MBPuKeCTuwSs4PB8q7uTVdX6iVxWWAXu9o6/Vista%201.JPG) ![Vista 2.JPG](https://cdn.steemitimages.com/DQmWThnPSXeozeeCvm7WQ4NMYrbEcdeLfag3qz8cH6TJ4JB/Vista%202.JPG) ![Vista 3.JPG](https://cdn.steemitimages.com/DQmaazBe38nTt72eKhe2so1wtShDftqP4TaCYvyWAAxgNV8/Vista%203.JPG) ![Vista 4.JPG](https://cdn.steemitimages.com/DQmREvem3Ptspu7UqpnNa8RmbEpJMNXJcG62j28nUUekRyg/Vista%204.JPG)
--- ![Separador Rectangulos 2.png](https://cdn.steemitimages.com/DQmduSSSVsnq7a32b3iFdoGfr8tJKTy5xyVCZcuhnRCt3pm/Separador%20Rectangulos%202.png)

El haber diseñado este hotel fue algo que se llevó su tiempo, pero definitivamente valió cada segundo.¡ Espero les haya gustado!

y tu ¿Como lo habrías diseñado?

*Nota: Todas las imágenes, excepción de las obtenidas de google maps mencionadas en el post, son de mi autoría, creadas por mi mediante el uso de Revit, Autocad, y editadas con Photoshop
