Saludos para todos los miembros de la comunidad de los artesanos.
Siguen llegando artefactos con fallas extrañas, pero con soluciones. En esta oportunidad llegó a mi mesa de trabajo un monitor bastante práctico, la verdad es que no había reparado uno de este tipo.
||||
|-|-|-|

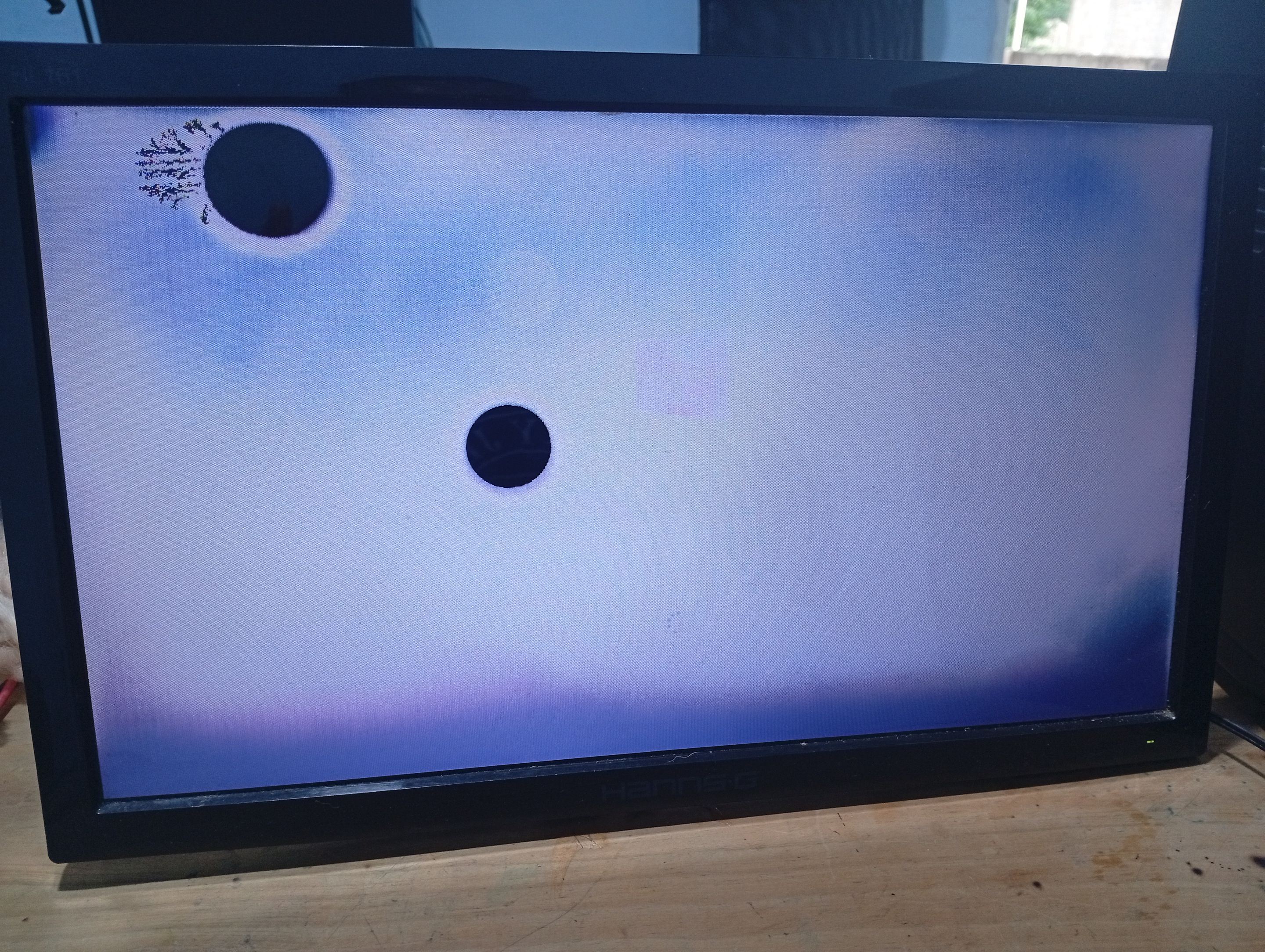

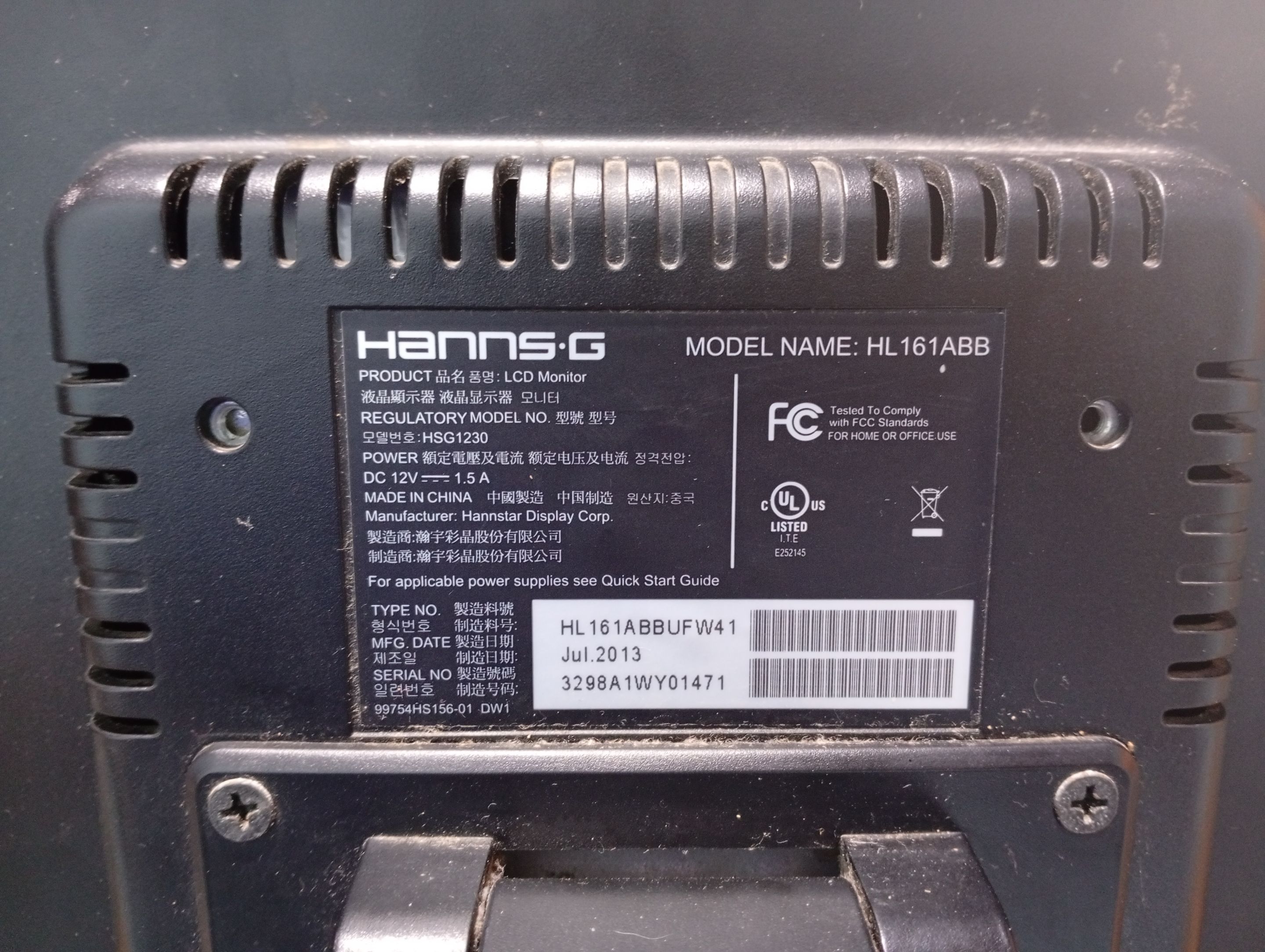

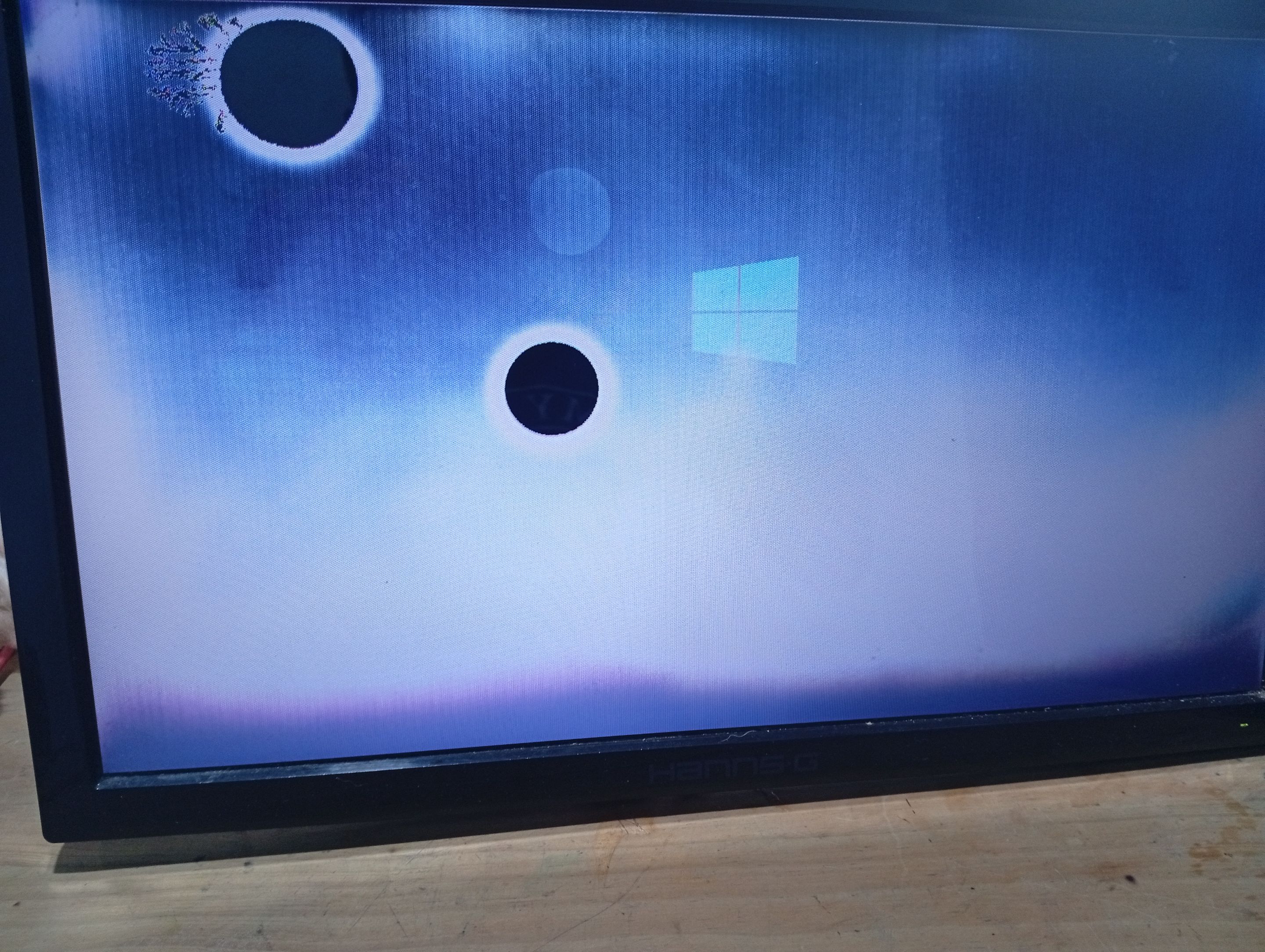

Se trata de un monitor de la marca HANNS.G Modelo. **HL161ABB** trabaja con una fuente de poder de 12v DC, lo cual lo hace muy liviano y plano. La falla de este monitor era qué al encenderlo empezaba a ponerse la pantalla de color blanco, en la imagen de portada pueden ver la secuencia. Una vez se colocaba de color blanco totalmente, la imágen volvía a la normalidad y rápidamente se colocaba de color blanco otra vez.
En ese sentido procedo a revisar el voltaje del regulador, el voltaje era correcto, así que debía destaparlo para encontrar la falla. Destaparlo resultó bastante fácil, solo se retiran los tornillos de la parte trasera y se le hace palanca a la carcasa para que abra.

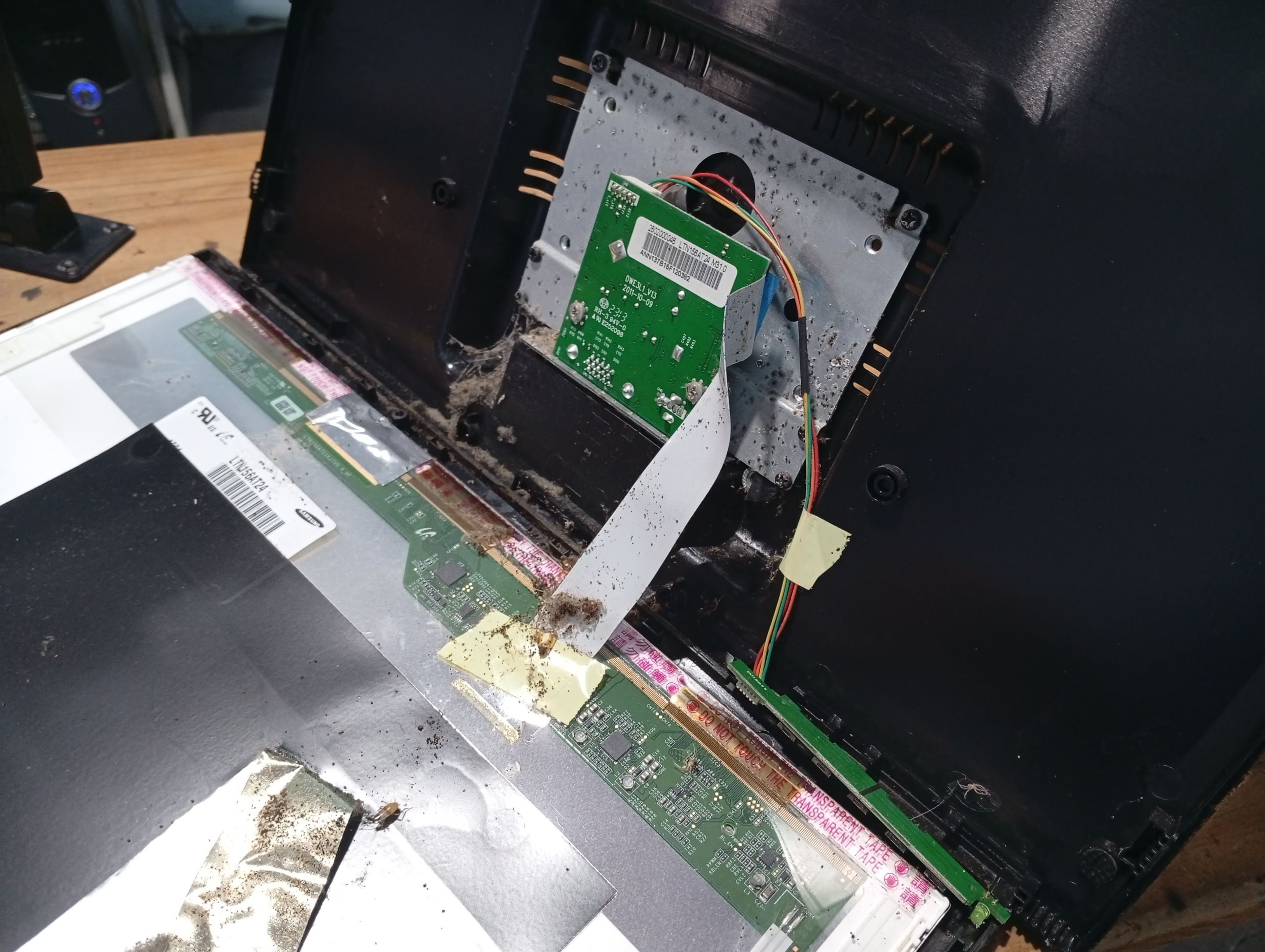

Cuando destapé el monitor empecé a llevarme sorpresas, la primera fueron unas cuantas chiripas, está es la parte desagradable de nuestros trabajos. Tuve que eliminarlas de inmediato para evitar que se propaguen en mi casa. Lo siguiente fué una gran cantidad de heces de chiripa y polvo.

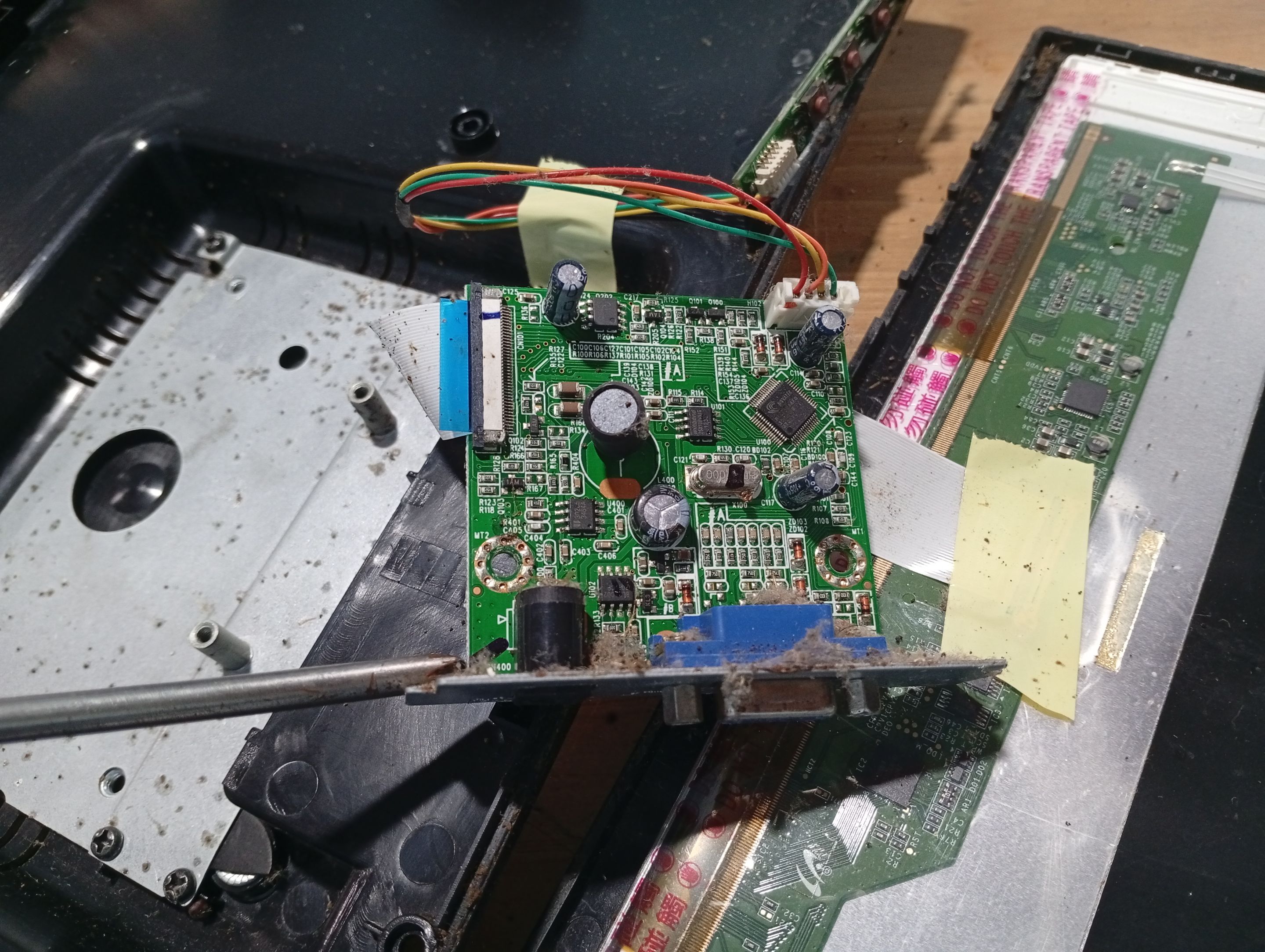

Limpié todo con la brocha y alcohol, además de estas sorpresas desagradables,me encuentro con que tiene una tarjeta súper quepeña, donde se encuentra un circuito fuente basado en integrados smd y algunos capacitores eléctricos. Está pequeña tarjeta controla todo, en el sistema. Aquí vemos un avance tecnológico, una evolución, sabemos que existen monitores más modernos ok!! Pero esté diseño es más práctico que el de los monitores comunes,que poseen 2 tarjetas, fuente de poder y tarjeta lógica/vga a parte.

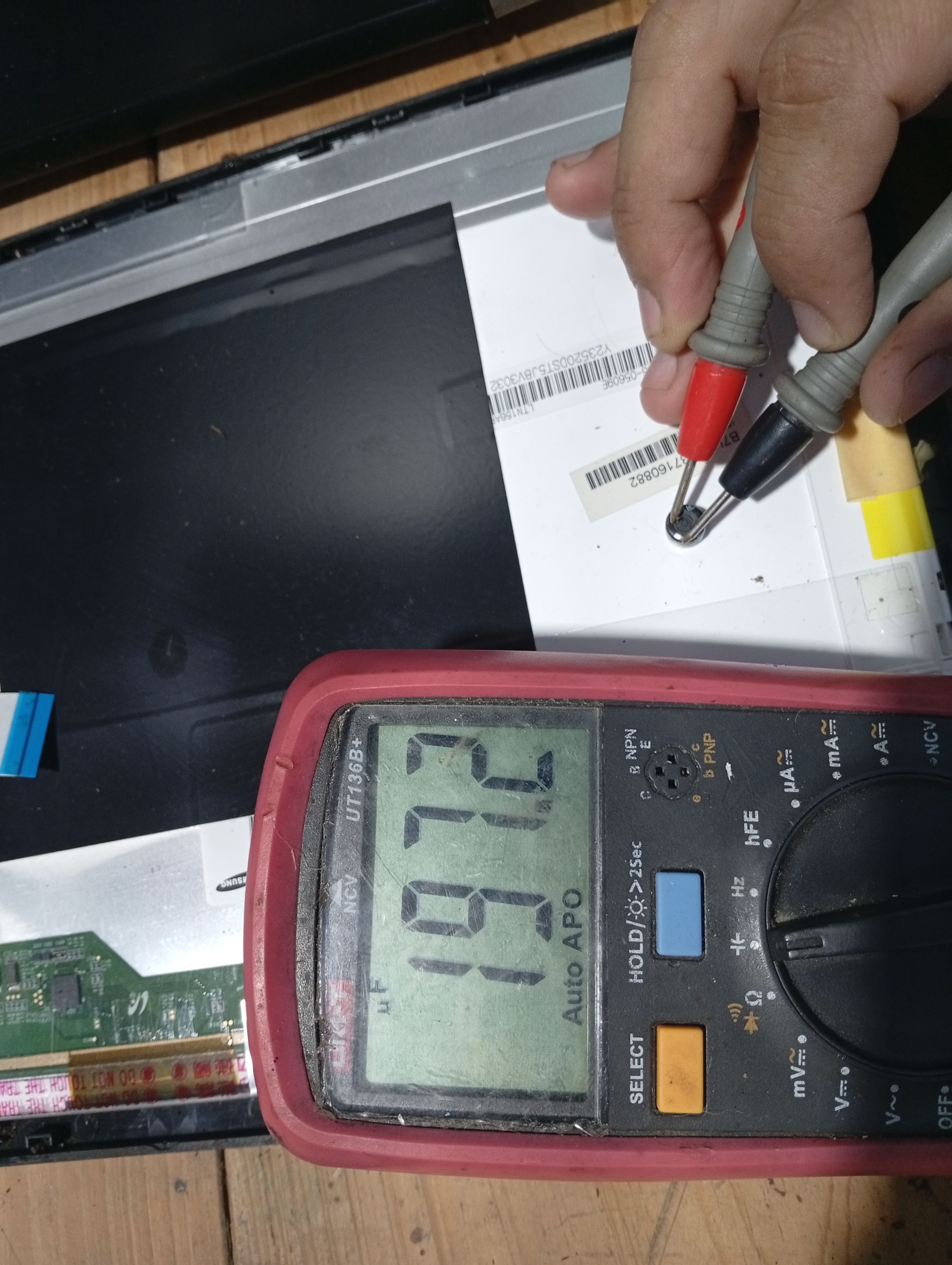

Cualquier persona común y corriente, podría destapar el monitor y solo realizar una limpieza,porque visualmente no se ven componentes dañados. Pero mi experiencia visual me hizo sospechar de un componente, que normalmente es susceptible a daños. El sospechoso era un capacitor electrolítico de 220 uf 16V. Lo extraje y al medirlo estaba por debajo de su valor nominal.
Ubiqué un capacitor nuevo y también revisé 3 capacitores de 100 Uf que estaban en la pequeña tarjeta. Afortunadamente estaban en buen estado.

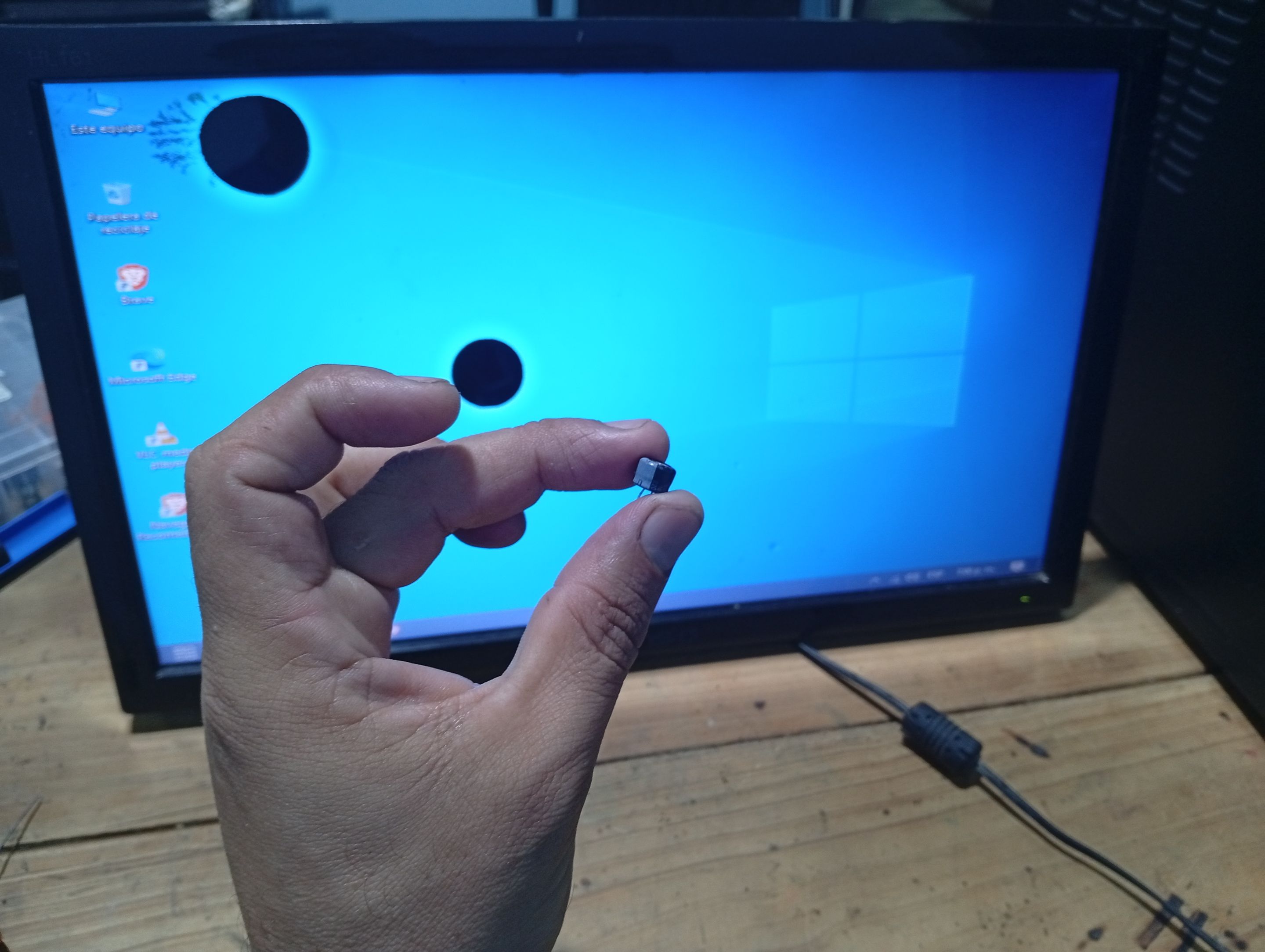

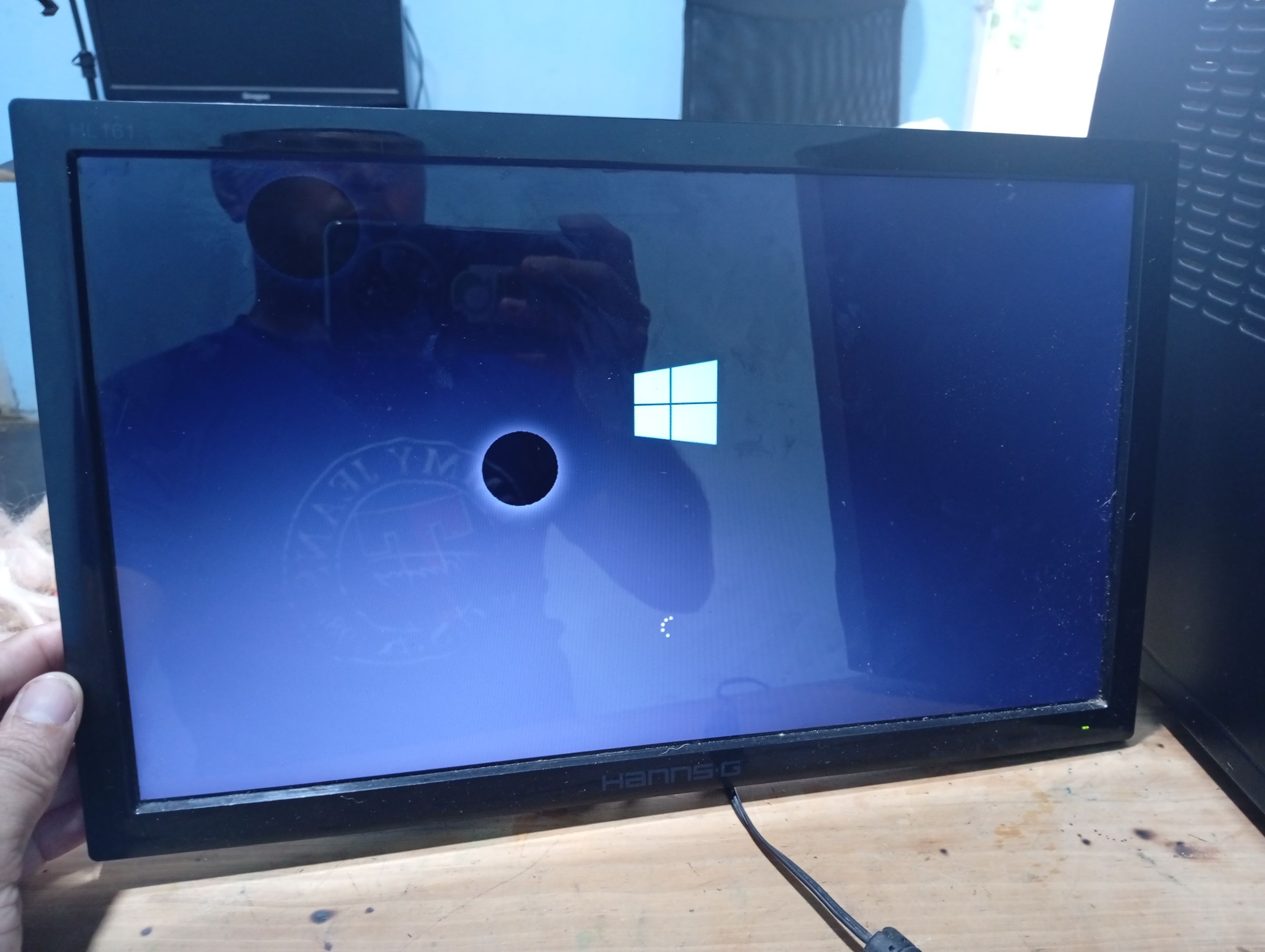

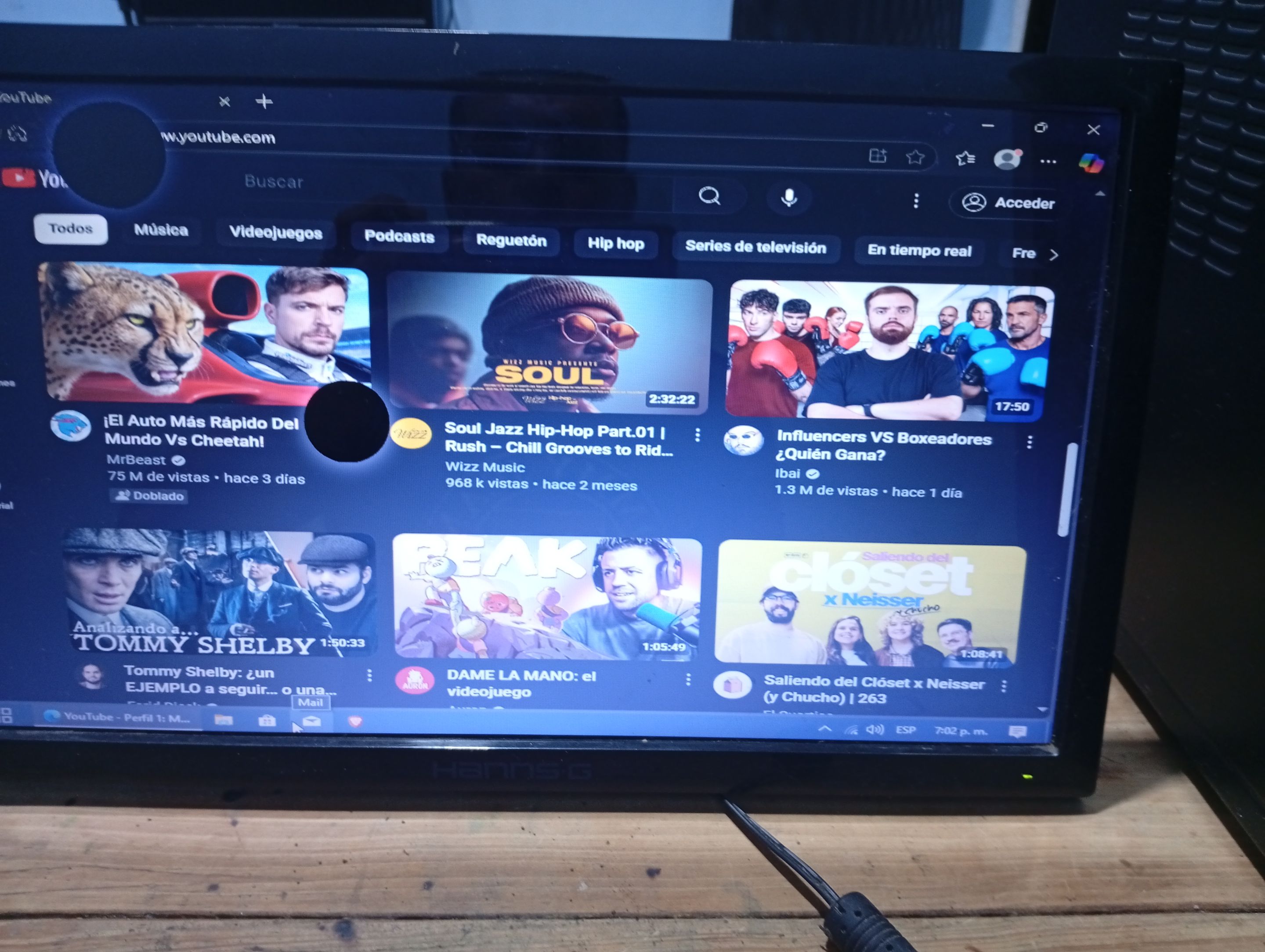

Soldé todos los capacitores en su lugar, incluyendo el de 220 uf. Armé el monitor y lo encendí. La falla se había ido, de igual forma dejé el monitor encendido por varias horas y no presentó falla alguna.
vean el daño que puede causar un solo capacitor en un circuito. El propietario pensaba que la pantalla del monitor se había dañado, pero no era así, el causante de la falla era el capacitor de 220 uf 16v.

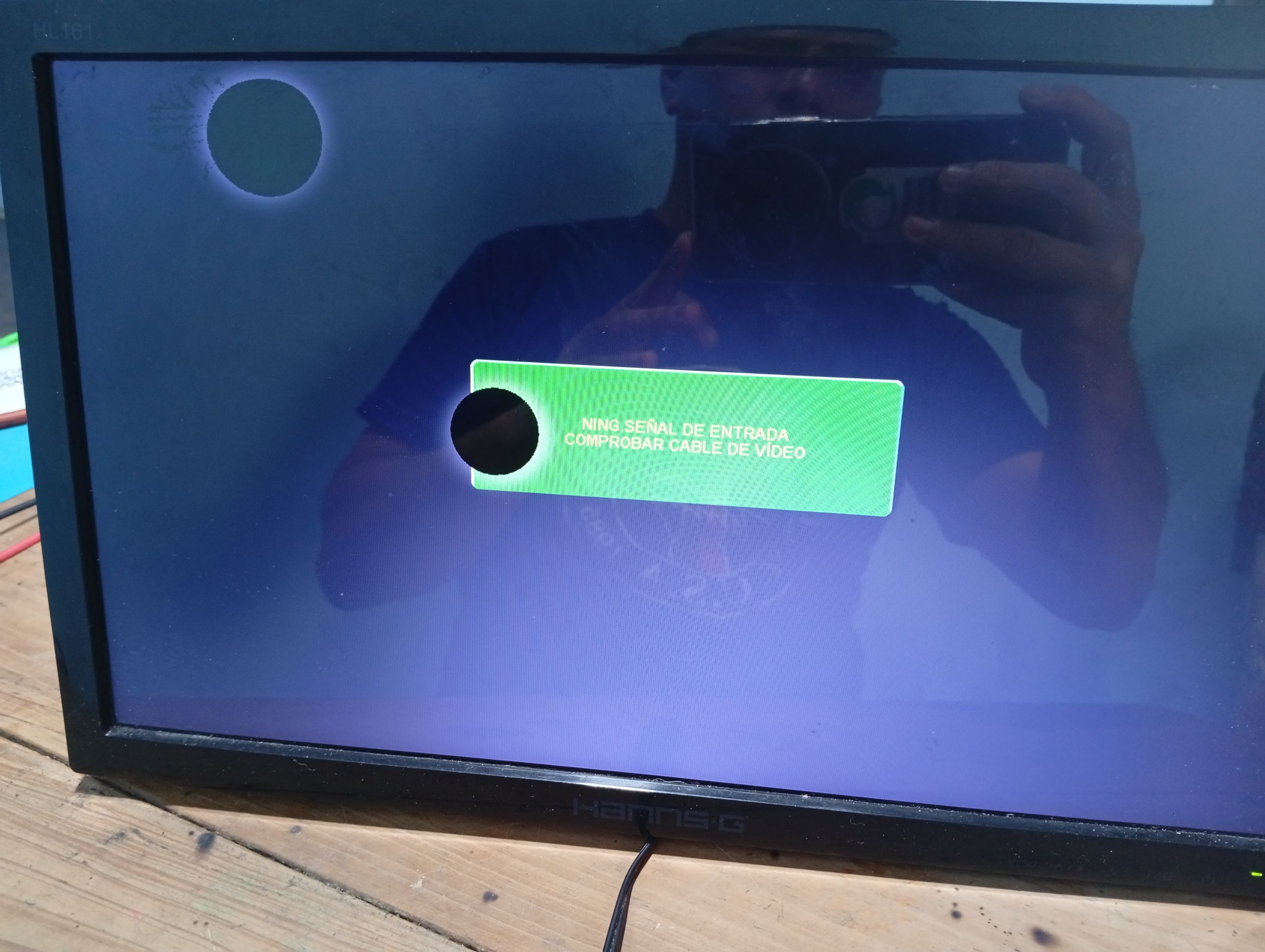

Ahora ustedes ya saben que hacer cuando se les presente una falla de este tipo en un monitor. Compartir este tipo de soluciones en forma específica ayuda mucho a otros técnicos o entusiastas de las reparaciones eléctricas. Espero puedas apreciar este contenido. Nos seguiremos viendo en próximas reparaciones. > Los círculos negros en las pantallas LCD no los he intentado arreglar, no sé cómo hacerlo. Sí hay algún hiver que sepa cómo solucionarlo, puedes compartir ese conocimiento conmigo. **Todas las fotografías fueron tomadas con mi SmartPhone Redmi 14C.**
