Restauración de Audífonos SkullCandy Rasta| Adaptación de Jack TRS a TRRS.
Saludos Hivers.
Es un gusto para mí volver a presentar uno de mis tutoriales en la comunidad de los Artesanos.
Ha llegado a mi mesa de trabajo unos audífonos muy peculiares, su color indicaba **Rasta**, inmediatamente vino a mi mente las canciones de *Bob Marley*, increíble, pero cierto..
**
Imágen editada en Canva
**

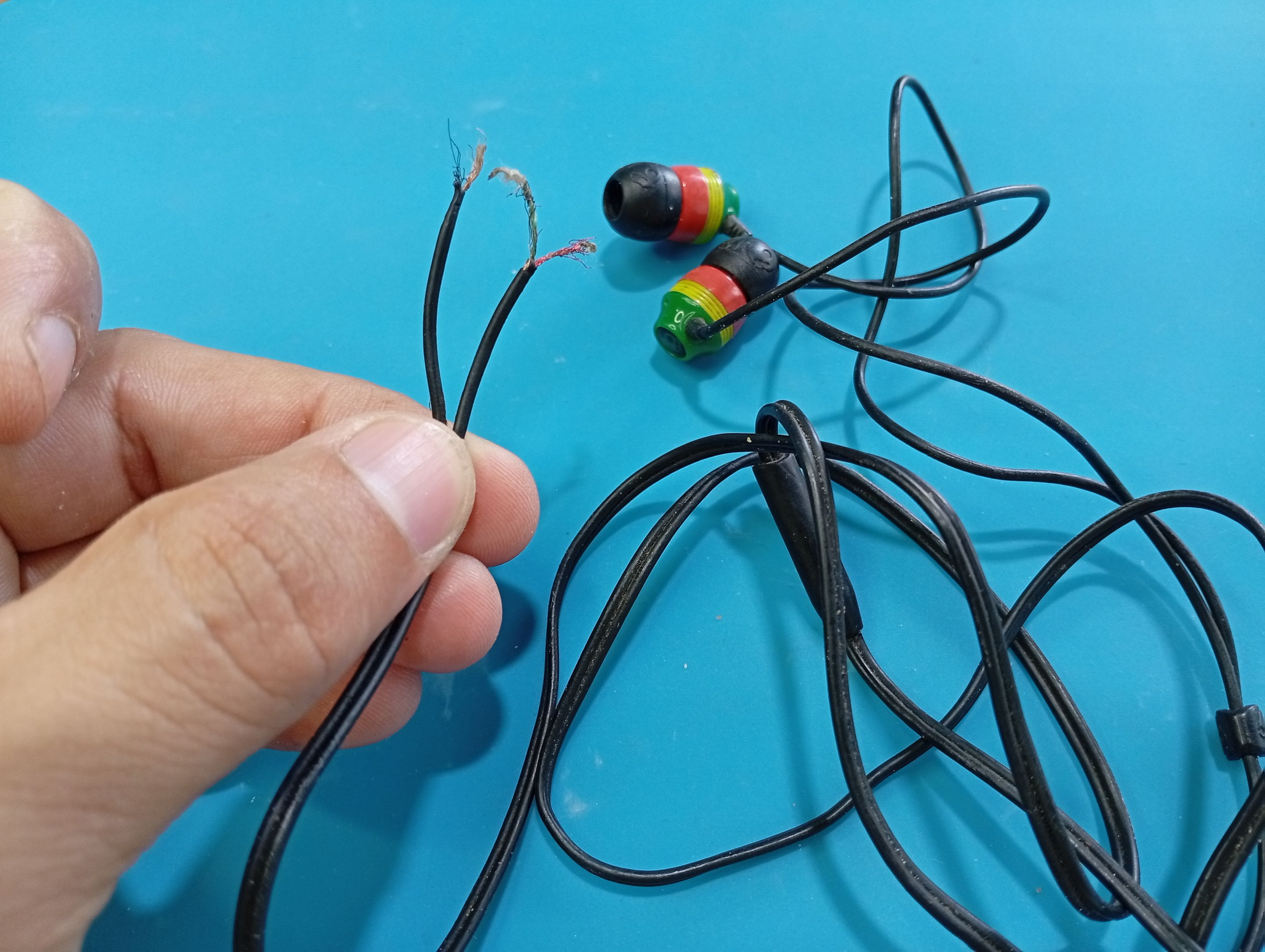

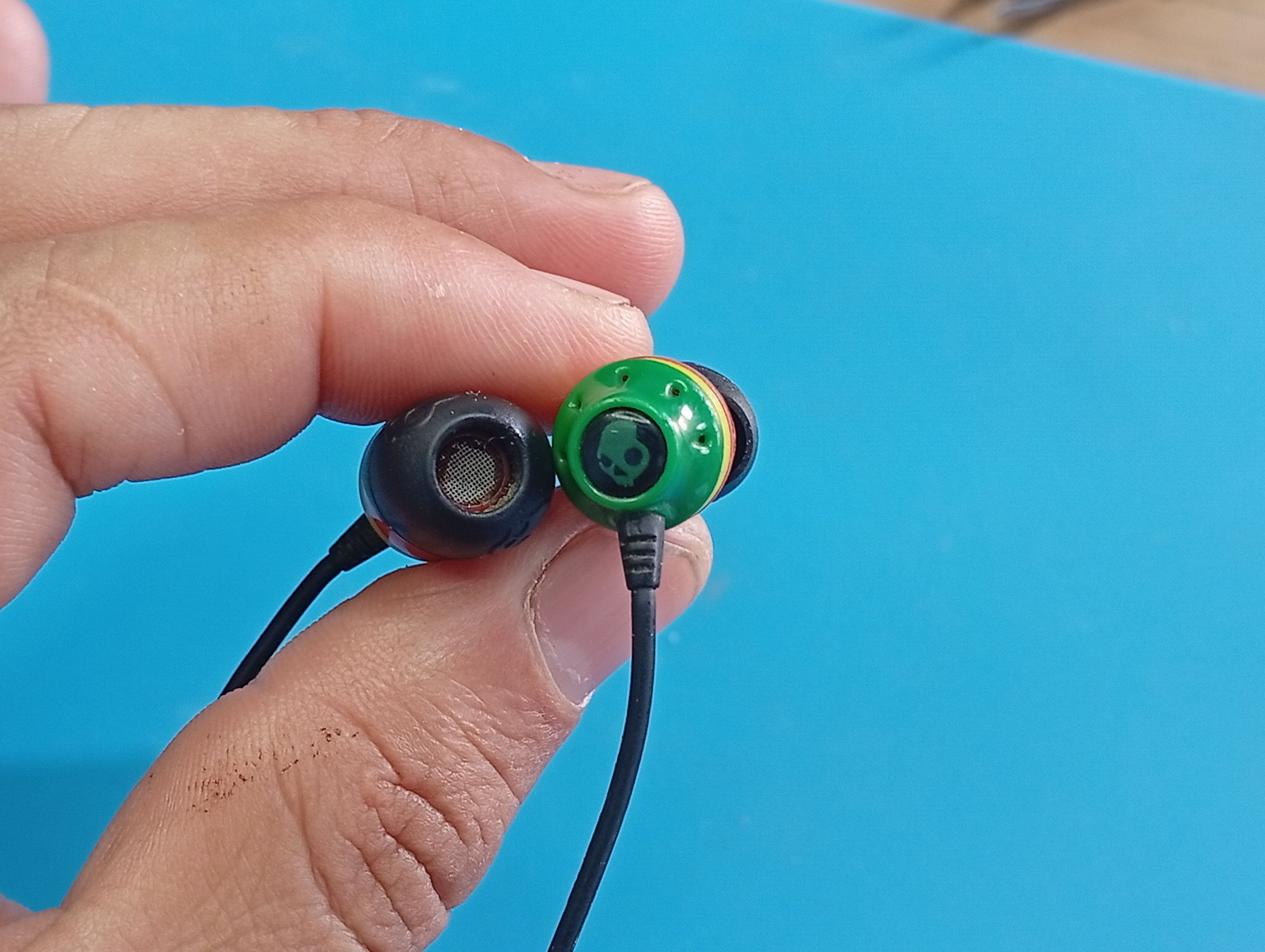

Seguramente por esta razón el cliente quería devolverle la vida a sus audífonos, para seguir disfrutando de la música en la forma más personal, ya que son audífonos internos. El cliente no me dió muchos detalles de sus audífonos, solo que se le rompieron cercano al Jack y al intentar repararlo terminó rompiendo todo. Eso sucedió hace muchos muchos años, así que también perdió el Jack original. Bueno!!! Le dije que le encontraría donante y que esperaba que las bocinas aún funcionarán. Al revisarlos con detenimiento pude ver que se trataban de unos **SkullCandy** Rasta.
Era la primera vez que los veía y estaba ansioso de repararlos para escuchar algo se música con ellos. Quizás el cliente no me quiso dar detalles de la marca de los audífonos porque suelen ser costosos. Pero yo cobro por el trabajo que hago,la dificultad y el uso de conocimiento y materiales, así que está reparación iba a ser económica, además, es uno de esos clientes que traen de todo para ser reparado, o sea, siempre me trae trabajo y me recomienda.

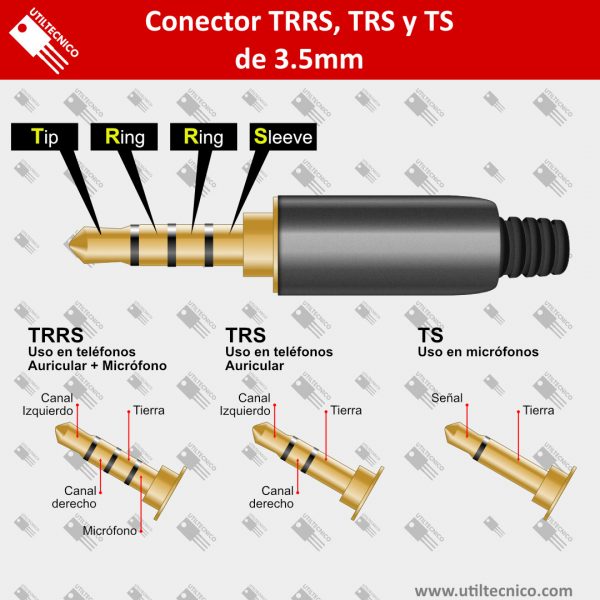

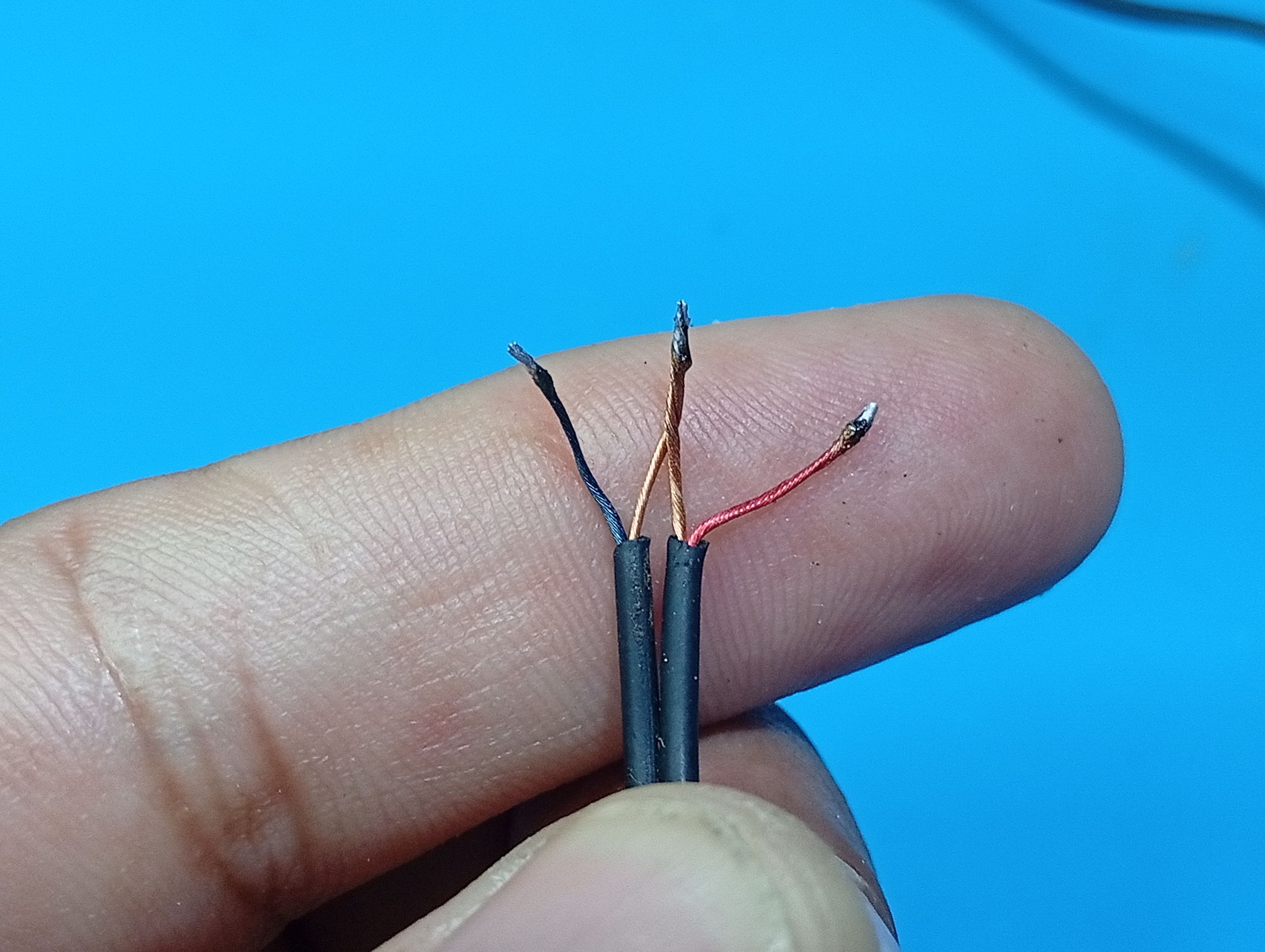

El primer paso para realizar una restauración es identificar los cables de tierra, canal L y R. Este tipo de audífonos utiliza la configuración **TRS**, quiere decir que utiliza 3 cables los cuales son: Azúl (L) Rojo (R) Cobré (GND)  [Fuente](https://www.utiltecnico.com/2020/09/22/diagrama-de-conexion-de-auriculares-con-microfono-para-ps4-o-smartphone/)
Aquí podemos ver cómo he soldado los cables de tierra de ambas bocinas,dejando a parte el cable correspondiente a cada canal. Todo sería más sencillo si consiguiera un Jack donante **TRS**, pero resulta que estuve buscando en mi caja de cables donantes y solo había del tipo **TRRS**, así que debía realizar un ajuste en la configuración del Jack donante.

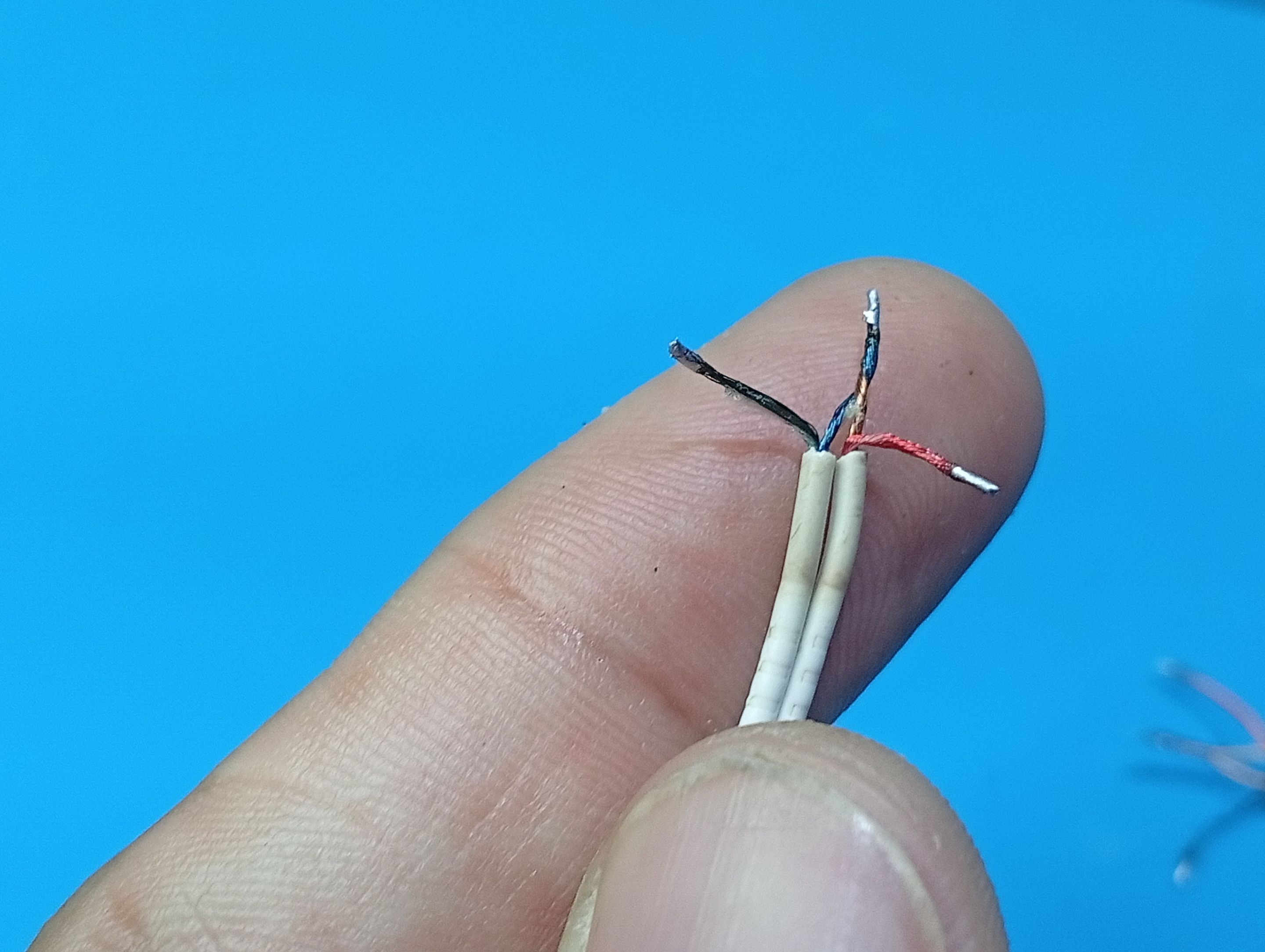

El Jack tipo TRRS posee 4 cables, porque incluye el micrófono, su configuración de cables es: Azúl (Micrófono) Verde (L) Rojo (R) Cobre (GND) Así que para adaptar el Jack TRRS de 4 cables en el TRS de 3 cables, es necesario hacer lo siguiente: Vamos a unir el cable azúl del micrófono con el cable de color cobre que es tierra (GND) de esta forma nos quedan 3 cables, así como se muestra en la siguiente imágen.

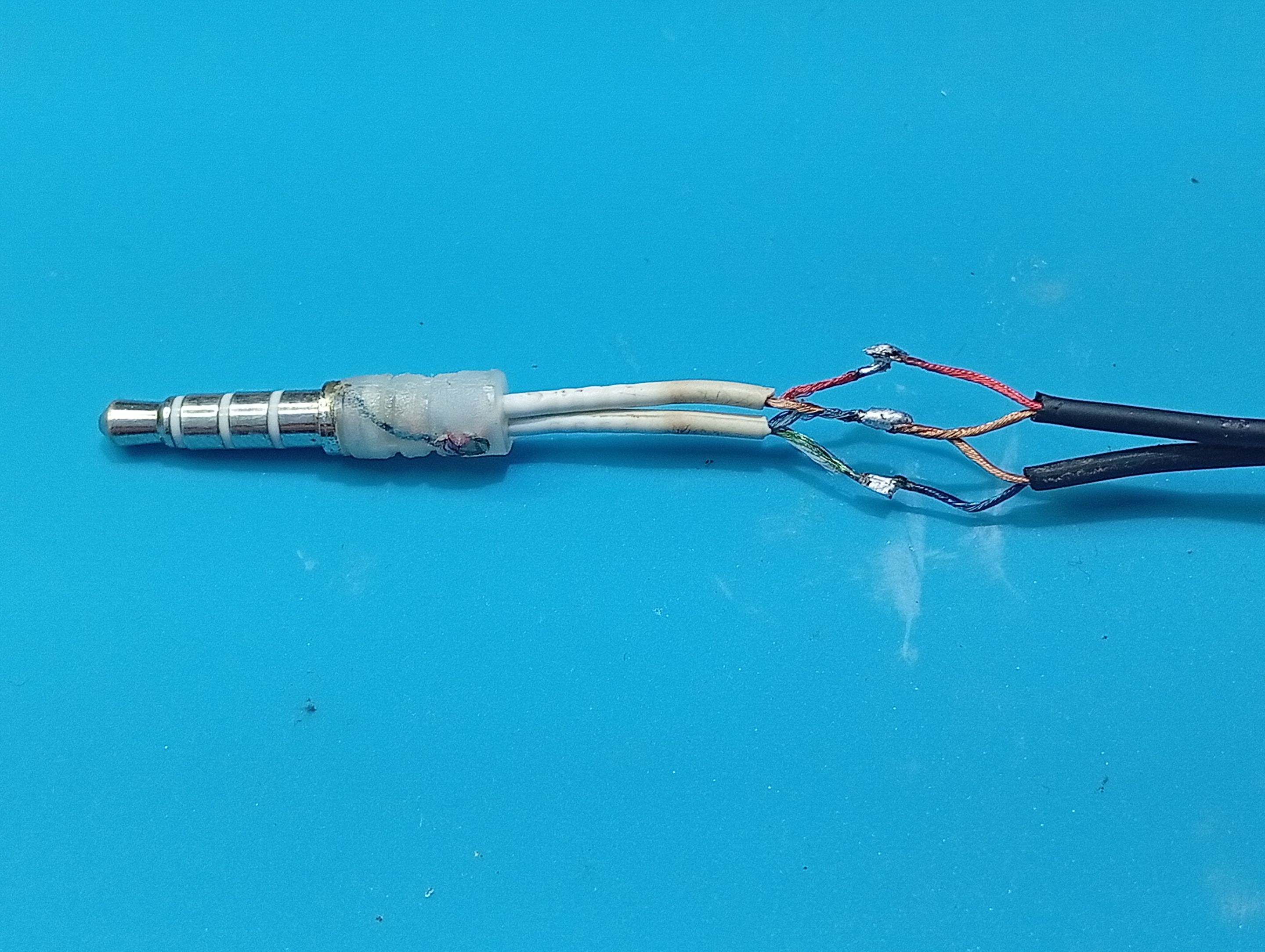

Ahora podemos hacer el empalme de los cables del audífono con los cables del Jack donante. Previamente he introducido dos termoencogibles dentro del cable para cubrirlo un vez realicé las soldaduras y el aislamiento interno.

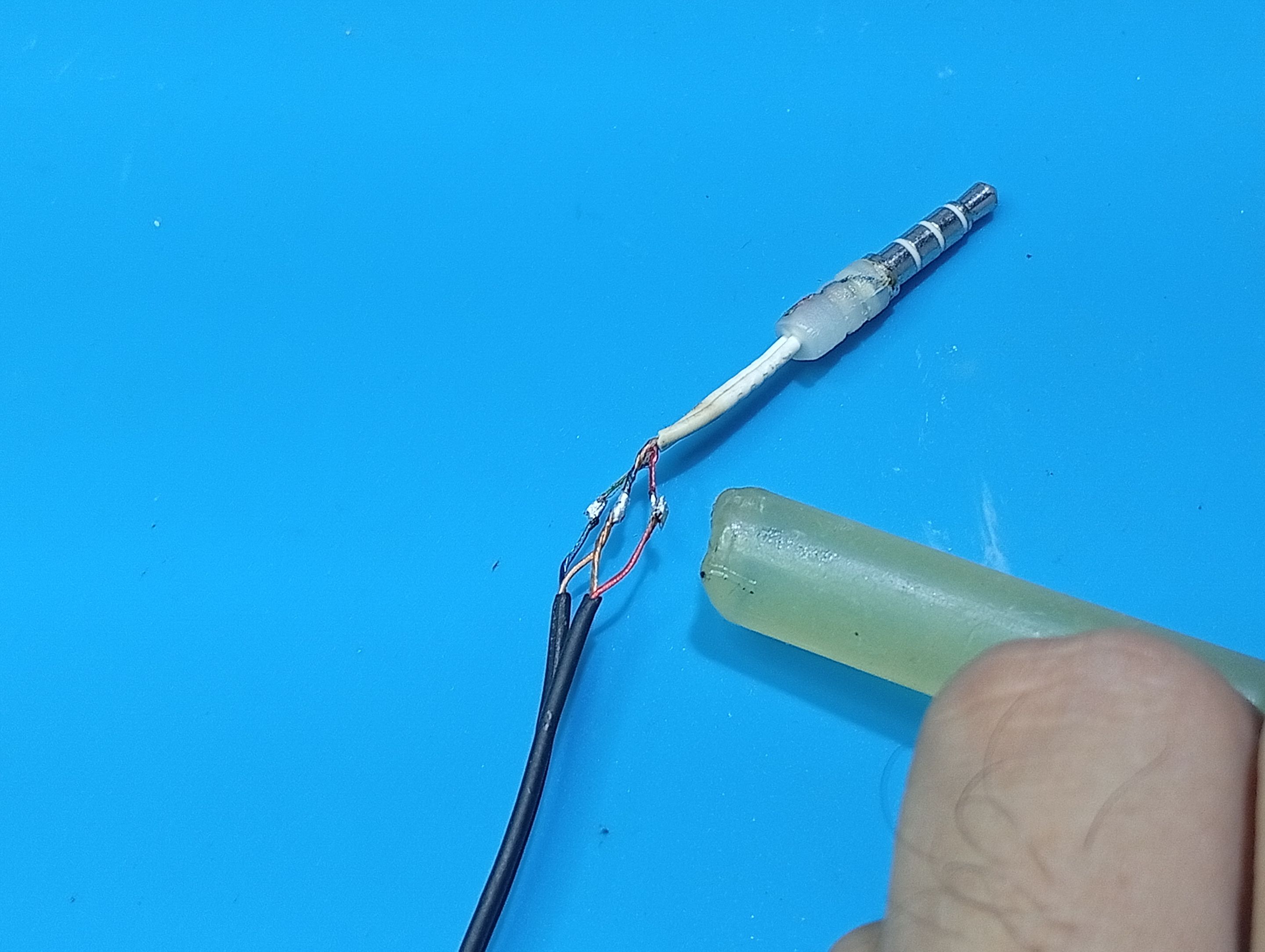

Una vez hemos empalmado los cables realizamos una prueba de sonido. Sonó estupendamente bien. Wow!!! Ahora debía aplicar silicón caliente entre los cables soldados. El silicón caliente aisla la soldadura y a la vez incorpora rigidez en el empalme.

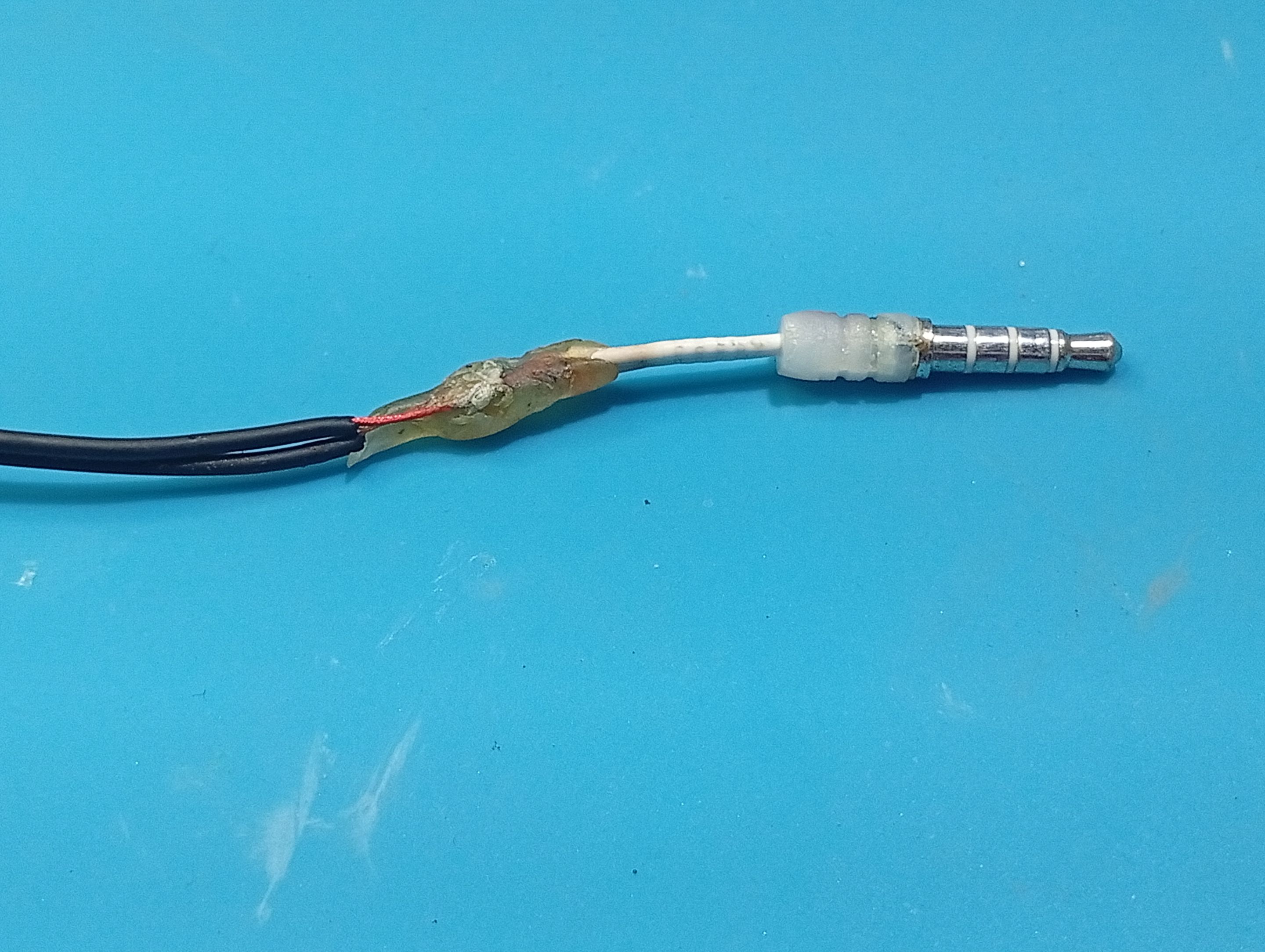

Acostumbro a esperar un poco para después moldear el silicón y ponerlo uniforme. De esta forma el trabajo se verá más estético.

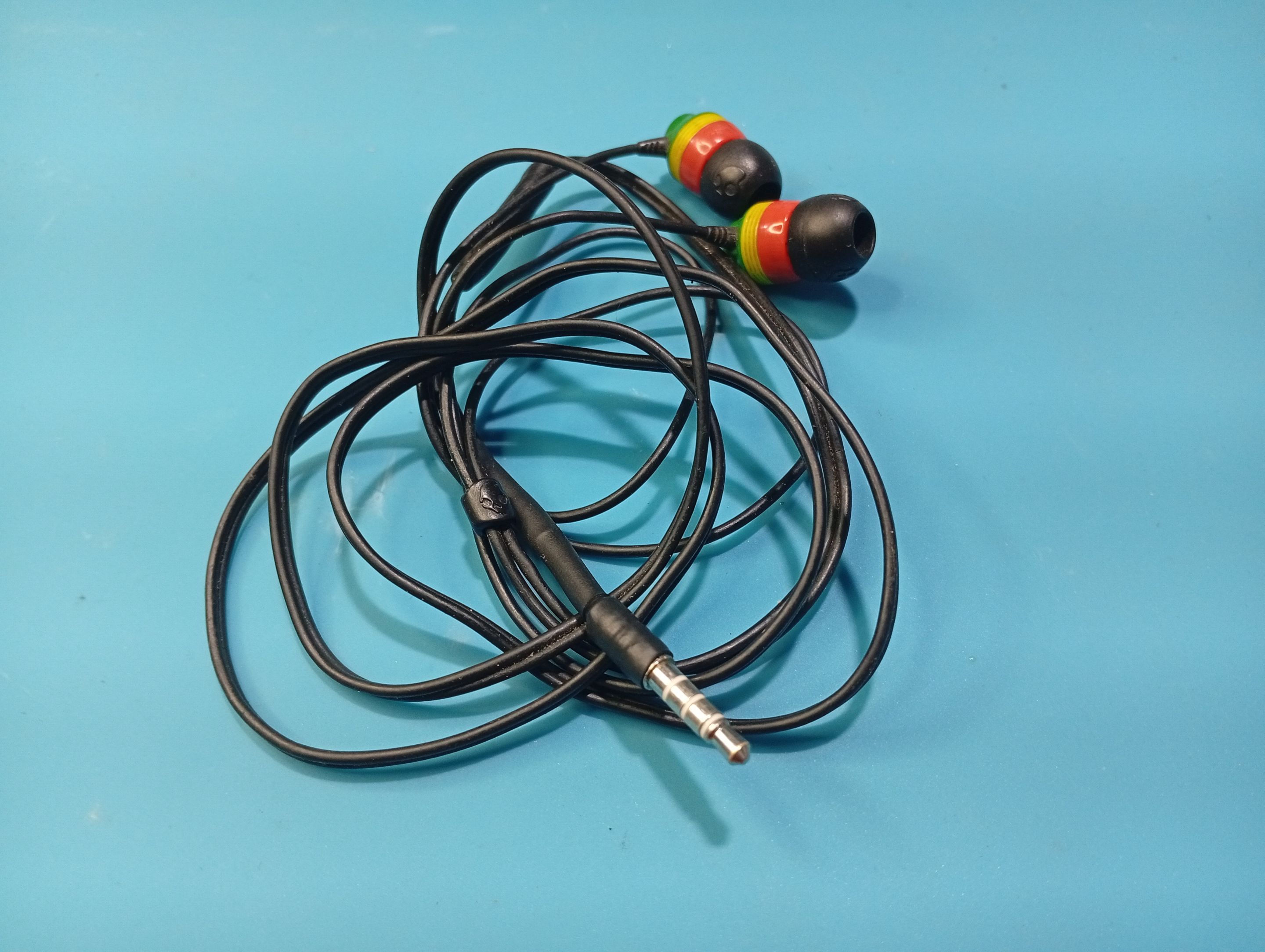

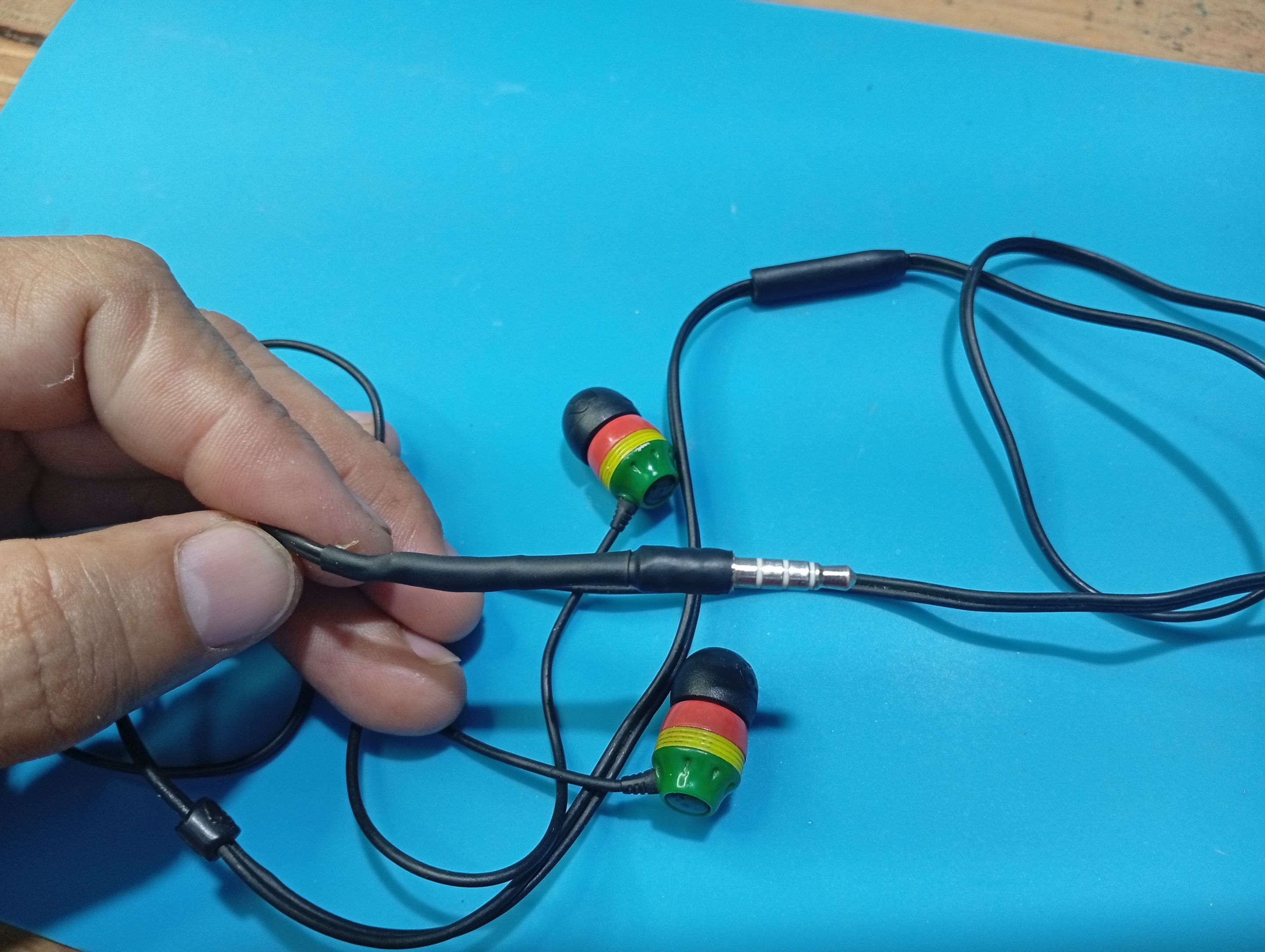

Luego cubro el Jack con el termoencogible ancho y después el más delgado. Ahora el Jack ha quedado adaptado y 100% funcional. Me agradó mucho realizar esta restauración, que parece ser sencilla, pero puede detener a cualquier persona que no conozca las configuraciones de los cables internos.
Seguramente esto fue lo que le sucedió al cliente y no pudo continuar con la restauración. Ahora ustedes podrán realizar este tipo de reparaciones porque contarán con esta guía.
He buscado en internet este tipo de audífonos y resulta que en Amazon están agotados y donde se pueden encontrar tienen un valor de 39$ en oferta. La verdad es que al escuchar música brindan un sonido envolvente, no emiten distorsión, nada de ruido y se ajustan muy bien a los oídos, las gomas internas son suaves y puedes durar más tiempo con ellos puestos, por lo tanto, puedo decir que sí valen su precio. Gracias a todos por su valiosa atención. Espero traer pronto un nuevo tutorial. > Todas las fotografías fueron tomadas con mi SmartPhone Redmi 14C.
